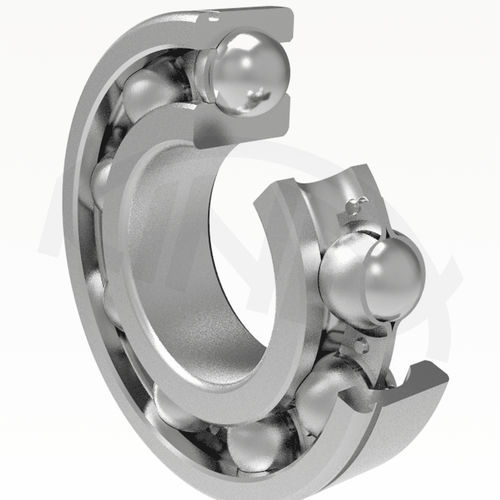

Kugellager 6 N series
RadialRillen1-reihig

Kugellager
Kugellager
Kugellager
Kugellager
Kugellager
Kugellager
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Rollelement
Kugel
Aufbau
Radial, Rillen, 1-reihig
Material
Edelstahl
Weitere Eigenschaften
wasserdicht, Ringnuten
Innendurchmesser

Min: 35 mm
(1,38 in)

Max: 190 mm
(7,48 in)

Außendurchmesser

Min: 17 mm
(0,67 in)

Max: 90 mm
(3,54 in)

Breite

Min: 10 mm
(0,394 in)

Max: 43 mm
(1,693 in)

Beschreibung

Einreihige Rillenkugellager haben auf beiden Ringen verhältnismässig tiefe Laufbahnen, ohne Füllnuten und sind nicht auseinandernehmbar. Durch die optimale Grösse der Kugeln und durch ihre Schmiegung an die Laufbahnen erreichen sie relativ hohe Tragzahlen. Sie können sowohl radiale als auch axiale Belastungen in beiden Richtungen aufnehmen und sind auch für hohe Drehzahlen geeignet. Sie werden in einem breiten Sortiment hergestellt und stellen die am meisten verbreitete Wälzlagerart dar. Die in den Masstabellen angegebenen Hauptabmessungen einreihiger Rillenkugellager, ausser Schulterkugellagern vom Typ E und BO, entsprechen dem Internationalen Massplan ISO 15. Die Abmessungen der Nuten für die Sprengringe entsprechen der Internationalen Norm ISO 464. Für Lager mit Deckscheiben auf beiden Seiten werden für die Bezeichnung der Füllung mit einem anderen als üblich verwendeten Fett, Zeichen, angewandt, bei denen die ersten zwei Buchstaben den Bereich der Betriebstemperatur des Fetts und die dritte Buchstabe die Schmierfettbezeichnung bestimmen. Einreihige Rillenkugellager mit Nut für den Sprengring (N) können in den Gehäusen einfach und was die Abmessungen betrifft axial anspruchslos gesichert werden, was die Lagerungskonstruktion einfacher macht. Für die Lager mit Nut am Aussenring werden Sprengringe nach Norm STN 02 4605 verwendet (Handelsbezeichnung R und eine Nummer, die den Aussendurchmesser D des zugehörigen Lagers angibt, z. B. R 47). Die Lager mit Nut für den Sprengring und die mit dem Sprengring werden mit dem Nachsetzzeichen NR bezeichnet, z. B. 6204NR. Die Sprengringe für die Lager mit Nut werden gesondert geliefert.
