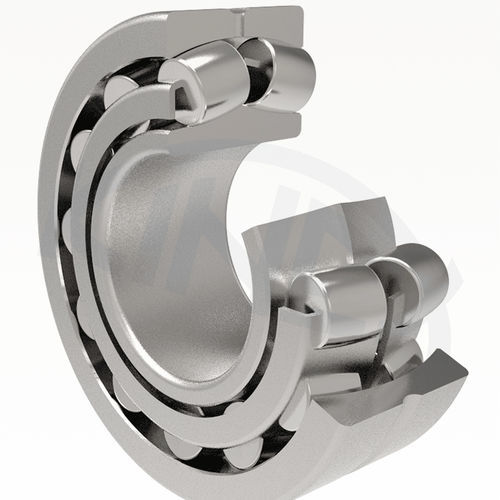

Pendelrollenlager 2 series

RadialAxialzweireihig

Zweireihige Pendelrollenlager sind fähig, große Radialbelastung bei gleichzeitigem Wirken der Axialbelastung in beiden Richtungen aufzunehmen. Sie zeichnen sich durch große Anzahl langer symmetrischer Tonnen mit großem Durchmesser in zwei Reihen mit gemeinsamem Kugeldrehkranz auf dem äußeren Ring aus. Die Kugelform der Umlaufbahn des äußeren Rings ermöglicht es gegenseitiges Ankippen der Ringe im Betrieb, wodurch gleichmäßige Lastverteilung auf die Zylinderkörper auch bei kleineren Achsschwankungen, bzw. beim Nichteinhalten der Gleichachsigkeit der Lagerflächen gesichert wird. Diese einzigartigen Parameter ermöglichen den Pendelrollenlagern: • niedrigere Betriebstemperatur und höhere Umdrehungen, • Übertragung der höheren Axialbelastung, • längere Haltbarkeit. In der Tabellen angelführte Hauptabmessungen der Pendelrollenlager entsprechen dem internationalen ISO 15-Abmessungsplan. Bezeichnung der Lager in der Grundausführung ist in den Mastabellen angegeben. Die Unterscheidung von der Grundausführung wird durch zusä- tzliche Symbole gekennzeichnet.
