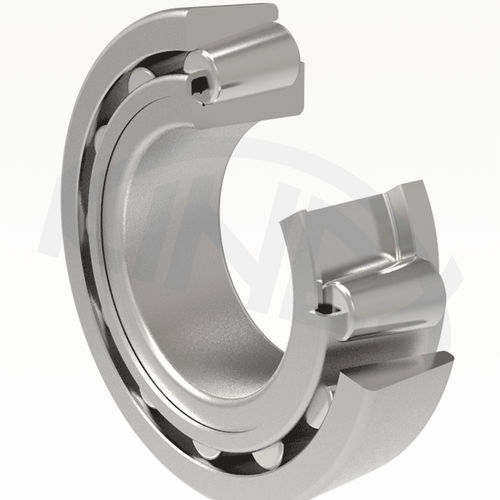

Kegelrollenlager 3 series

RadialAxialeinreihig

Einreihige Kegelrollenlager haben eine Reihe von Kegeln, die sich mit der Funktionsstirnseite an den Führungsring des Innenrings stützten. Die Konstruktion mit einer Vielzahl von Kegeln in einer Reihe, ermöglicht diesen Lagern eine hohe Tragfähigkeit in der radialer und axialer Richtung. Die axiale Tragfähigkeit hängt von der Größe des Kontaktwinkels ab. Die Lagerung mit einreihigen Kegelrollenlagern bildet im Allgemeinen ein Parr von Lagern, weil das einzelne Lager die axiale Tragfähigkeit nur in einer Richtung übertra - gen kann. Die Lager sind zerlegbar. Der Innenring mit Kegeln und einem Käfig bildet eine Baugruppe und der Außenring die zweite Baugruppe. Die Lager werden in Metrischen und Zollgrößen hergestellt. Die Hauptabmessungen der metrischen einreihigen Kegelrollenlager, die in den Maßtabellen angegeben sind, entsprechen dem internationalen dimen - sionalen Plan ISO355. Hauptabmessungen der einreihigen Kegelrollenlagern in Zollmaßen die in den Maßtabellen angegeben sind, entsprechen der US-Norm ANSI/AFBMA Standard 19.2 (USA). Kennzeichnung der Lager in der Grundausführung ist in den Maßtabellen angegeben. Das Nachsetzzeichen „X“ der Kegelrollenlagerbaureihe „320..“ weist auf die Übereinstimmung der Hauptabmessungen mit den Empfehlungen der internatiolen ISO Normen hin. Einreihige Kegelrollenlager haben einen gepreßten Käfig aus Stahlblech, der nicht gekennzeichnet ist.
