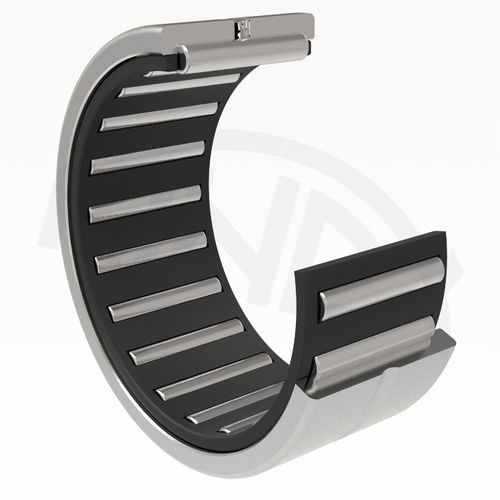

Nadellager NK series

RadialAxialStahl

Die Nadellager ohne Innenring und mit Innenring sind Wälzlager für hohe Belastung mit räumlich nicht anspruchsvoller Konstruktion. Die Nadelrollen, die parallel mit der Achse im formfesten Käfig geführt werden, weisen eine Durchschnittstoleranz von 2 µm auf. Der Außenring mit Laufringen und der Käfig mit Nadelrollen bilden eine Konstruktionseinheit. Nadellager mit Laufringen ohne Innenring werden in diesen Ausführungen geliefert: NK, NKS, R NA49, R NA69. Die Nadellager ohne Innenring ermöglichen optimale Lösung des Lagerungsproblems, wo die Wellenlaufbahn gehärtet oder geschliffen sein kann. Im Vergleich zu den Lagern mit Innenring kann man die Wellen stärker machen und so eine Steigerung der Genauigkeit des Laufs erreichen, denn so entfällt die Toleranz des Innenrings. Der Umhüllungskreis dieser Nadellager im nicht montierten Zustand ist im Toleranzfeld F6. Unter dem Umhüllungskreis versteht man den Innenkreis, der mit der Nadelwalze geschrieben wird, wenn sie sich auf die Laufbahn des Innenrings ohne Willen anschmiegen. Schmieren haben die Lager eine Schmierrille und Schmierbohrung im Außenring mit Ausnahme NK mit F ≤ 10 mm. Die Hauptabmessungen der Nadellager, die in den Abmessungstabellen angegeben sind, entsprechen dem internationalen Abmessungsplan ISO 1206. Die Kennzeichnung der Nadellager in der Grundausführung ist in den Maßtabellen angegeben.
