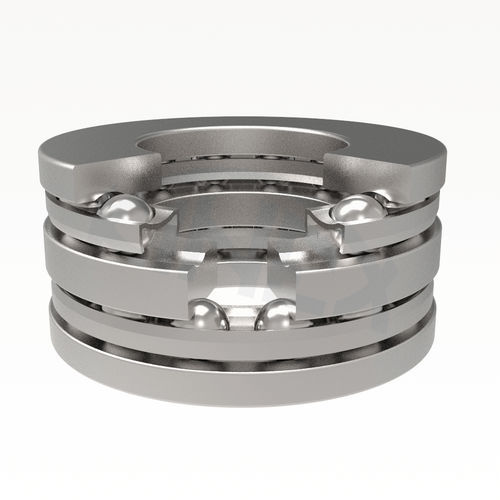

Axial-Kugellager / zweiseitig wirkend 52 series

MessingStahl

Zweiseitig wirkende axiale Kugellager haben zwei Käfige mit Kugeln die zwischen dem mittleren Wellenring und den zwei Körperringen mit ebenen Auflageflächen untergebracht sind. Der mittlere Wellenring hat die Laufbahnen für Kugel auf beiden Seiten und wird auf einen Bolzen befestigt. Zweiseitig wirkende axiale Kugellager können die axiale Belastung übertragen, die in beiden Richtungen wirkt. Die Radialkräfte können nicht übertragen werden. Die Hauptabmessungen der axialen Kugellager, die in den Maßtabellen angegeben sind, entsprechen dem internationalen dimensionalen Plan ISO 104. Kennzeichnung der Lager in der Grundausführung ist in den Maßtabellen angegeben. Die Unterscheidung von der Grundausführung wird durch zusä- tzliche Symbole nach STN 02 4608 gekennzeichnet. Axiale Kugellager haben einen Stahlblechkäfig, der nicht gekennzeichnet wird. Für besondere Fälle der Lagerung können einige Lager mit massivem Messingkäfig produziert werden. Die Fertigung der Lager mit diesem Käfig muss im Voraus besprochen werden. Axialkugellager werden in normalem Genauigkeitsgrad P0 (das Kennzeichen P0 wird nicht angegeben) gefertigt. In Sonderfällen von Einlagerungen mit hohen Genauigkeiten sind die Lager in höheren Genauigkeitsgraden P6 geliefert. Die Grenzwerte der Maß-und Laufgenauigkeitsabweichungen entsprechen der Norm STN ISO 199.
