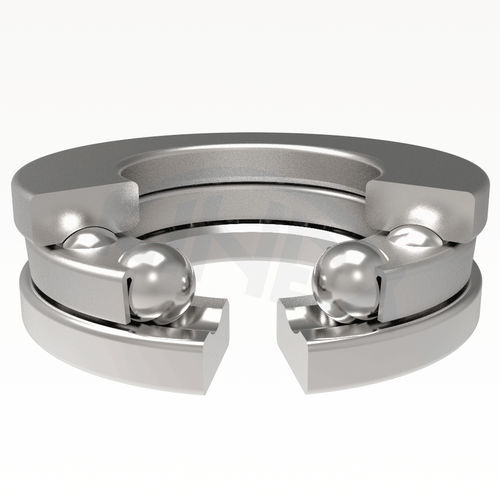

Unidirektionales Axial-Kugellager 51 series

MessingStahl

Einseitig wirkende axiale Kugellager bestehen aus zwei flachen Ringen mit den Laufbahnen für eine Reihe von Kugeln und einem Käfig. Die Ringe haben ebene Auflageflächen, deswegen müssen Sie so unterstützt werden, damit alle Kugeln gleichmäßig belastet sind. Diese Lager sind nur für die Übertragung der axialen in einer Richtung wirkenden Kräfte geeignet. Die Radialkräfte können nicht übertragen werden. Die Hauptabmessungen der axialen Kugellager, die in den Maßtabellen angegeben sind, entsprechen dem internationalen dimensionalen Plan ISO 104. Kennzeichnung der Lager in der Grundausführung ist in den Maßtabellen angegeben. Die Unterscheidung von der Grundausführung wird durch zusä- tzliche Symbole nach STN 02 4608 gekennzeichnet. Axiale Kugellager haben einen Stahlblechkäfig, der nicht gekennzeichnet wird. Für besondere Fälle der Lagerung können einige Lager mit massivem Messingkäfig produziert werden. Die Fertigung der Lager mit diesem Käfig muss im Voraus besprochen werden. Axialkugellager werden in normalem Genauigkeitsgrad P0 (das Kennzeichen P0 wird nicht angegeben) gefertigt. In Sonderfällen von Einlagerungen mit hohen Genauigkeiten sind die Lager in höheren Genauigkeitsgraden P6 geliefert. Die Grenzwerte der Maß-und Laufgenauigkeitsabweichungen entsprechen der Norm STN ISO 199. Axiale Kugellager erfordern die bestmöglich genaue Gleichachsigkeit der Auflagefläche, da jede Ungleichachsigkeit eine erhöhte Spannung in Berührung der Wälzkörper mit den Laufbahnen verursacht. Deswegen sind die axialen Kugellager nicht für die Übertragung der Kräften bei der gegenseitigen Ungleichachsigkeit von Wellen- und Körperringen geeignet.
