Kugellager 1200

AxialGelenkzweireihig

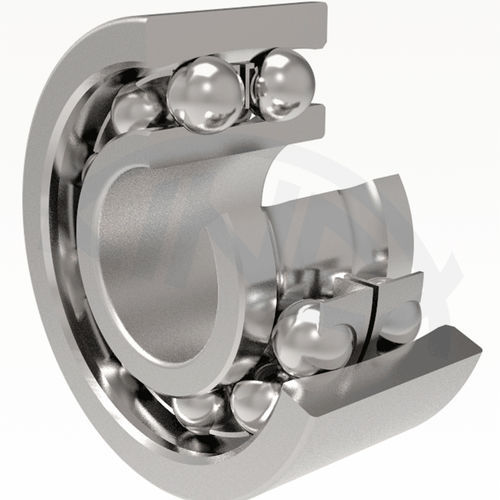

Zweireihige Pendelkugellager haben zwei Kugelreihen und eine Kugellaufbahn im Außenring. Dies ermöglicht eine Winkeleinstellbarkeit des Innenrings gegenüber dem Außenring rund um die Mitte des Lagers, ohne das die korrekte Funktion des Lagers beeinträchtigt wird. Die Lager sind für die Lagerungen geeignet, wo man eine gewisse Ungleichachsigkeit der Löcher in den Lagergehäusen, oder Durchbiegung und Schwingung der Welle bei einem großen Abstand der Lager voraussetzt. Die Lager sind unzerlegbar. Aufgrund von ihrem kleinen Kontaktwinkel und unvollkommener Fügung der Kugeln zu den Laufbahnen, sind sie nicht für die Erfassung von großen axialen Kräften geeignet. Die Lager werden mit einer zylindrischen oder kegeligen Bohrung gefertigt. Die Hauptabmessungen der zweireihigen Pendelkugellager, die in den Maßtabellen angegebenen sind, entsprechen dem internationalen dimensionalen Plan ISO 15. Die Masse der Spannbuchsen stimmen mit Massen nach ISO 113 überein. Kennzeichnung der Lager in der Grundausführung und in der Ausführung mit einer Kegelbohrung (K) ist in den Maßtabellen angegeben. Der Unterschied zu der Grundausführung wird durch zusätzliche Symbole gekennzeichnet. Zweireihige Pendelkugellager werden mit zylindrischer oder kegeliger Bohrung (K) hergestellt, mit dem Kegelverhältnis 1 : 12, wie es in den Maßtabellen angegeben ist. Die Lager werden auf einer zylindrischen Welle mit Klemmhülsen angebracht. Die Bezeichnungen der Spannbuchse für einzelne Lager sind in der Tabelle dieser Publikation beschrieben.
