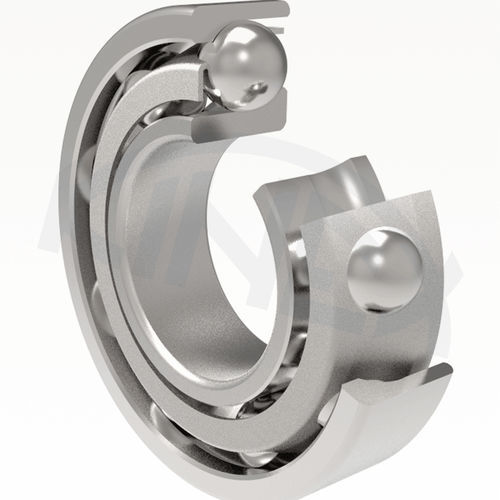

Kugellager 7 series
RadialAxialSchräg

Kugellager
Kugellager
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Rollelement
Kugel
Aufbau
Radial, Axial, Schräg, 1-reihig
Material
Stahl
Innendurchmesser

Min: 30 mm
(1,18 in)

Max: 130 mm
(5,12 in)

Außendurchmesser

Min: 10 mm
(0,39 in)

Max: 230 mm
(9,06 in)

Breite

Min: 9 mm
(0,354 in)

Max: 40 mm
(1,575 in)

Beschreibung

Die Laufbahnen bei einreihigen Schrägkugellager befinden sich in solcher Lage, dass die Verbindungslinie ihrer Berührungspunkte mit der Senkrechte des Lagers einen spitzen sogenannten Berührungswinkel einschließt. Lager in der Ausführung B haben den Berührungswinkel α = 40° und verfügen über einen große Kugelanzahl mit gutem Anpassungsvermögen wodurch eine hohe Tragzahl gewährleistet ist. Sie können eine Radialbelastung die gleichzeitig mit relativ großen Axialkräften in einer Richtung wirken, aufnehmen. Aus diesem Grund werden in der Regel zwei Lager gegenüber montiert, wodurch axiale Führung in beiden Richtungen erreicht wird. Die einreihigen Schrägkugellager in der Ausführung AA haben den Berührungswinkel α = 26° und sind für Einlagerung mit relativ hoher Axialbelastung bestimmt. Lager in Variante B und AA sind nicht, obwohl sie auf beiden Ringen nur einen Bund haben. Hauptmaße von einreihigen Schrägkugellagern, die in Maßtabellen angegeben sind, entsprechen dem internationalen Maßplan nach ISO 15. Die Bezeichnung von Lagern in der Grundausführung ist in den Maßtabellen angegeben. Eine Abweichung von der Grundausführung wird mit Zusatzzeichen nach der Norm STN 02 4608 bezeichnet. Die einreihigen Schrägkugellager werden serienmäßig in der Genauigkeitsstufe P0 (das Zeichen P0 wird nicht angeführt) hergestellt. Für spezielle Lagerungsfälle mit großen Anforderungen auf die Genauigkeit oder für hohe Drehzahlen werden die Lager in höherer Toleranzklasse P6 geliefert. Die Grenzwerte der Maß-und Laufgenauigkeitsabweichungen entsprechen der Norm STN ISO 492.
