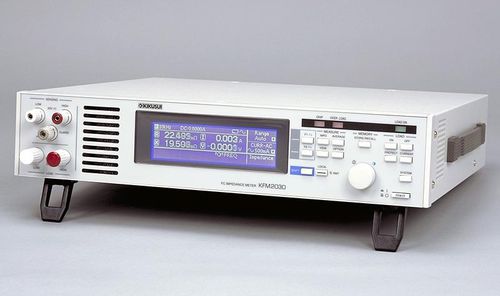

Impedanzmessgerät KFM2030

Tischgerät

Übersicht Das Impedanzmessgerät KFM2030 soll es ermöglichen, die Impedanzcharakteristik einer Brennstoffzelle durch die Anwendung der AC-Impedanzmessmethode einfach zu messen. Mit der mitgelieferten Applikationssoftware ist die Datenerfassung für die I-U-Kennlinie, die Konstantstrom-Kennlinie und den Cole-Cole-Plot mit der Wechselstrom-Impedanzmethode möglich. Mit einer eingebauten Gleichstromlast geringer Leistung (60 W) unterstützt das KFM2030 die Prüfung der Brennstoffzellenlast bei bis zu 20 V und bis zu 30 A. Merkmale Die Impedanz von Zellen von bis zu 20V kann im Bereich von 10 mHz bis 10 kHz gemessen werden. (Die Zellenspannung kann auch im Bereich 0 V-20 V zurückgelesen werden) Zwei Konstantstrommodi für den Lastbereich: 30 A und 5 A Es sind Auflösungen für die Laststromeinstellung von 1 mA (30 A-Bereich) und 0,1 mA (5 A-Bereich) bei einer maximalen Leistungsaufnahme von 60 W verfügbar. Es werden Unterspannungsschutz, Überspannungsschutz, Überleistungsschutz, Überhitzungsschutz, Überstromschutz und Leitungsbrucherkennung unterstützt. Das hintergrundbeleuchtete LCD bietet eine verbesserte Sichtbarkeit. Vier Arten von Messwerten können für die Anzeige frei aus R, X, | Z |, θ , V und Strom gewählt werden. Ausgestattet mit GPIB-, RS232C- und USB-Schnittstellen als Standard.
