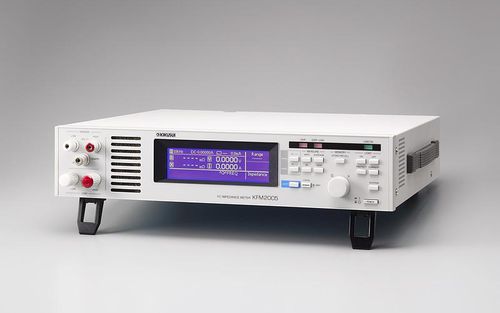

Impedanzmessgerät KFM2005

Tischgerät

Übersicht Das Impedanzmessgerät KFM2005 ist für die Prüfung der Brennstoffzelle mit dem kleinen Strom (5 A oder weniger) ausgelegt, und nicht nur für die Prüfung der Strom-Spannungs-Kennlinie. Das KFM2005 kann die Impedanz einer Brennstoffzelle mit der Wechselstrom-Impedanzmethode und dem Cole-Cole-Plot leicht messen. Mit den Messdaten des Cole-Cole-Plottes ist es möglich, die Schaltungskonstante des ungefähren Ersatzschaltbildes der Brennstoffzelle zu berechnen. Die eingebaute Gleichstromlast (60W) ist in der Lage, von 0 V zu arbeiten, und sie kann den Test für die Brennstoffzelle bis zu 20V und 5A durchführen. Merkmale Die Impedanz von Zellen bis zu 20V kann im Bereich von 10 mHz bis 10 kHz gemessen werden. (Die Zellspannung/der Zellstrom kann auch im Bereich 0 V bis 20 V / 0 A bis 5 A zurückgelesen werden) Messung der Impedanz. (Der Messwechselstrom kann für den Bereich bei 10% bis 100% jedes Bereichs des Nennwerts in 0,1%-Schritten eingestellt werden. ) (Die Impedanzmessung unter den Bedingungen der Messung der Wechselspannung bei 5 mV, die von der konstanten Dummy-Spannung angelegt wird, kann ebenfalls eingestellt werden. ) Die eingebaute elektronische Last bietet zwei Konstantstrommodi für die Lastbewertung: 5 A und 0,5 A Laststrom-Einstellauflösungen von 0,1 mA (5 A-Bereich) und 0,01 mA (0,5 A-Bereich), mit einer maximalen Leistungsaufnahme von 60 W.
