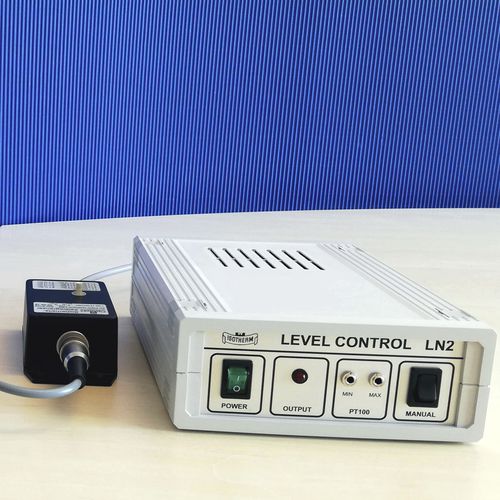

Niveauregler LN2

Automatische Niveauregulierung von fluüssigem Stickstoff in einem Dewargefäß Bei vielen kryotechnischen Anwendungen, wie Schrumpfen von Wellen und Buchsen in LN2, tiefkühlen von Bauteilen oder biologischen Proben, Einsetzen von LN2 als Kühlmittel bei Kühlfallen, Kalibrieren von Fühler in LN2, usw., ist es wichtig, einen konstanten LN2-Flüssigkeitsspiegel zu halten. Das ist mit dem LN2 Level Control von KGW-ISOTHERM realisierbar. Mit diesem LN2 Level Controller kann der LN2-Füllstand zwischen einem Minimum- und einen Maximum-Sensor eingestellt und konstant gehalten werden. Der KGW-ISOTHERM LN2 Level Control kann an nahezu jeden LN2-Behälter angeschlossen werden. Die LN2 Niveauregulierung arbeitet wie folgt: Sinkt der LN2-Pegel unterhalb des Minimum-Fühlers, wird ein Signal an den Level Controller gesendet. Der Level Controller öffnet dann ein 24 Volt LN2-Magnetventil, das am Entnahme-heber des LN2-Vorratsbehälters angeschlossen ist. Durch den im LN2-Vorratsbehälter vorhandenen überdruck wird das LN2 aus dem Behälter herausgedrückt und durch eine Transferleitung zum Arbeitsdewargefäß geleitet. Das in das Arbeitsdewargefäß einfließende LN2 hebt den Flüssigkeitsspiegel an, bis der Maximum-Fühler in das LN2 eintaucht. Der Maximum-Fühler wird dadurch abgekühlt und gibt ein Signal an den Level Controller. Dieser schaltet daraufhin das Magnetventil stromlos, so dass dieses schließt und die LN2-Versorgung unterbricht. Wenn nach einiger Zeit der LN2-Pegel wieder unter den Minimumfühler abgefallen ist, wiederholt sich der oben beschriebene Vorgang von neuem.
