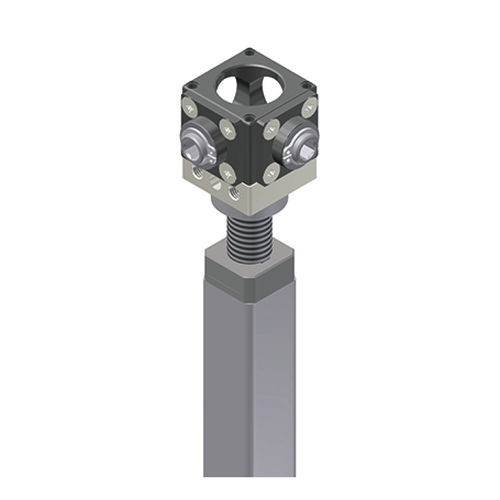

Kegelradgetriebe 3010, 3011

rechtwinklig1 - 5 Nmfür Arbeitsplatz-Höhenverstellung

Kegelradgetriebe mit Spindeleinheit 3010 | 3011 Universell einsetzbare Hubeinheit mit Kegelradgetriebekopf für lineare Antriebslösungen. Mögliche Anwendungen sind höhenverstellbare Tische, diverse Verstellfunktionen bei Möbelgegenständen sowie jegliche Art linearer Verstellung im Wohn- und Officebereich. Einfache Schraubbefestigungen ermöglichen einen leichten Systemaufbau und eine unkomplizierte Montage. Besondere Merkmale Wartungsfrei Getriebeübersetzung Richtung Spindel 1,3:1 Antriebsdrehmoment am Getriebekopf bei Anwendung mit mehreren Spindeleinheiten: Max. 3Nm Gehäuse aus glasfaserverstärktem Kunststoff Gehärtete Stahlkegelräder mit robuster, verstärkter Verzahnung Für den manuellen Antrieb geeignet Variable Anzahl der Kegelräder zur Bewegungsumlenkung und frei wählbare Position des Antriebs Auf Anfrage sind auch weitere Spindeltypen lieferbar Variantenschlüssel 3010: Varianten mit rechts drehenden Spindeln 3011: Varianten mit links drehenden Spindeln Technische Hinweise Die Hubeinheiten sind durch ein separates Führungssystem gegen die Einwirkung von Seitenkräften zu schützen. Achtung: Die Spindelsysteme mit einer Spindelsteigung >3mm sind gegebenenfalls nicht mehr selbsthemmend. Die Selbsthemmung ist in der Anwendung zu prüfen. Die Hubeinheit ist nur auf Druck belastbar. Sind in der Anwendung mehrere Hubeinheiten gleichzeitig eingesetzt, ist der max. Antriebsdrehmoment am Getriebekopf von 3 Nm zu beachten! Falsche Dimensionierung des Führungssystems kann zu Beschädigungen der Hubeinheit führen: Beachten Sie bitte die Konstruktions-und Sicherheitshinweise zu Spindelantrieben. Diese finden Sie unter: https://www.ketterer.de/downloads/anleitungen
