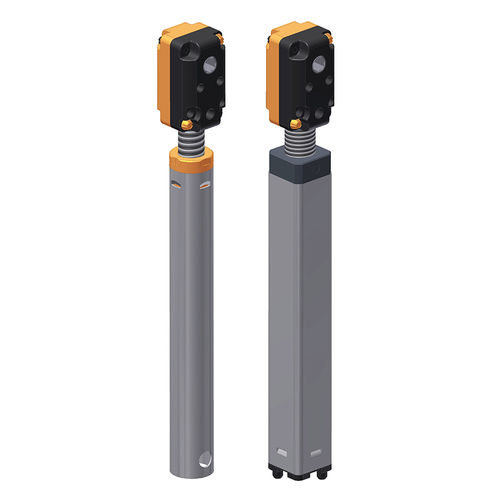

Kegelradgetriebe 3034 series

rechtwinklig1 - 5 Nmmit hoher Gesamtsteifigkeit

Kegelradgetriebe mit Spindeleinheit 3034 Universell einsetzbare Hubeinheit mit Kegelradgetriebekopf für lineare Antriebslösungen. Mögliche Anwendungen sind höhenverstellbare Tische, diverse Verstellfunktionen bei Möbelgegenständen sowie jegliche Art linearer Verstellung im Wohn-, Wohnmobil- oder Industriebereich. Eine einfache Schraubbefestigung und ein durchgehender Sechskant ermöglichen einen einfachen Systemaufbau und eine unkomplizierte Montage. Besondere Merkmale Wartungsfrei Schlanke Baugröße 25,8 mm x 25,8 mm Antriebsdrehmoment am Getriebekopf, je nach Spindelsteigung: Max. 3,5 Nm Gehäuse aus glasfaserverstärktem Kunststoff Gehärtete Stahlkegelräder mit robuster, verstärkter Verzahnung Stützrohr rund Ø20 mm oder 4kt 22 mm Sowohl für manuellen Antrieb als auch für den elektromotorischen Antrieb geeignet Variantenschlüssel 3034.00-V01: Spindel SG12x16P4 RH und rundes Stützrohr 3034.00-V02: Spindel SG12x16P4 RH und 4-kant Stützrohr 3034.00-V03: Spindel Tr14x3 RH und 4-kant Stützrohr 3034.00-V04: Spindel SG14x16P4 RH und 4-kant Stützrohr Technische Hinweise Die Hubeinheiten sind durch ein separates Führungssystem gegen Einwirkung von Seitenkräften zu schützen. Achtung: Die Spindelsysteme mit der Spindelsteigung > 3mm sind gegebenenfalls nicht mehr selbsthemmend. Die Selbsthemmung ist in der Anwendung zu prüfen. Die Hubeinheit ist nur auf Druck belastbar. Falsche Dimensionierung des Führungssystems kann zu Beschädigungen der Hubeinheit führen: Beachten Sie bitte die Konstruktions- und Sicherheitshinweise zu Spindelantrieben. Diese finden Sie unter: https://www.ketterer.de/downloads/anleitungen 
