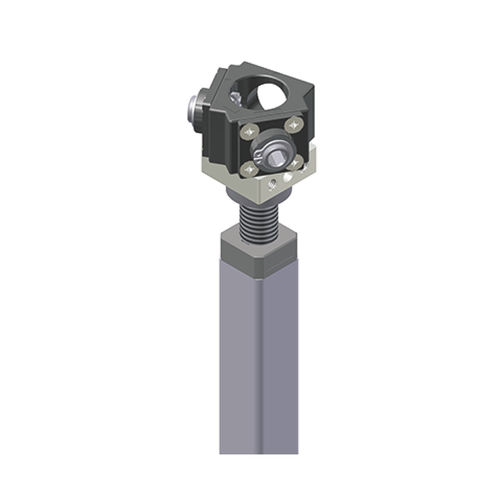

Kegelradgetriebe 3014

rechtwinklig1 - 5 Nmfür Arbeitsplatz-Höhenverstellung

Kegelradgetriebe mit Spindeleinheit 3014 Universell einsetzbare Hubeinheit mit Kegelradgetriebekopf für lineare Antriebslösungen. Mögliche Anwendungen sind höhenverstellbare Tische, diverse Verstellfunktionen bei Möbelgegenständen sowie jegliche Art linearer Verstellung im Wohn- und Officebereich. Einfache Schraubbefestigungen ermöglichen einen leichten Systemaufbau und eine unkomplizierte Montage. Besondere Merkmale Umlenkungswinkel: 120° oder 135°, i = 1:1 Getriebeübersetzung: Richtung Spindel 1,3:1 Max. Antriebsdrehmoment am Getriebekopf bei Anwendung mit mehreren Spindeleinheiten: 3 Nm Gehäuse aus glasfaserverstärktem Kunststoff Gehärtete Stahlkegelräder mit robuster, verstärkter Verzahnung Für den manuellen Betrieb geeignet Wartungsfrei Auf Anfrage sind auch weitere Spindeltypen lieferbar Technische Hinweise Die Hubeinheiten sind durch ein separates Führungssystem gegen Einwirkung von Seitenkräften zu schützen. Achtung: Spindelsysteme mit einer Spindelsteigung > 3 mm sind gegebenenfalls nicht mehr selbsthemmend. Die Selbsthemmung ist in der Anwendung zu überprüfen. Die Hubeinheit ist nur auf Druck belastbar. Sind in der Anwendung mehrere Hubeinheiten gleichzeitig eingesetzt, ist der max. Antriebsdrehmoment am Getriebekopf von 3 Nm zu beachten! Falsche Dimensionierung des Führungssystems kann zu Beschädigungen der Hubeinheit führen: Beachten Sie bitte die Konstruktions- und Sicherheitshinweise zu Spindelantrieben. Diese finden Sie unter: https://www.ketterer.de/downloads/anleitungen
