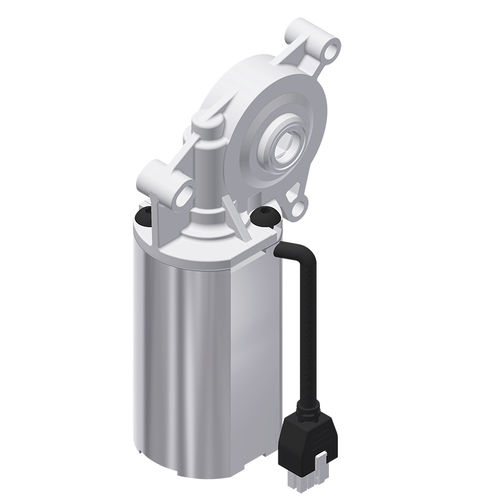

Schneckengetriebemotor 3133.00 series

DCrechtwinkligmit Hohlwelle

Motorantrieb 3133.00 Kompakter 24 V DC Motor mit Schneckengetriebe und durchgehendem Innensechskant. Der Antrieb wurde für ergonomische Tischanwendungen entwickelt, findet allerdings auch in vielen anderen Bereichen Verwendung. Ein Kabel mit AMP-Stecker und eine integrierte Hall-Sensorik erlauben eine einfache und sichere Ansteuerung des Gesamtsystems. Besondere Merkmale Zwei integrierte Hall-Sensoren zur Erfassung der zurückgelegten Umdrehungen und der Drehrichtung Durchgehender Innensechskant in Schlüsselweiten SW6, SW7, SW9 Gute Selbsthemmungseigenschaften Geräuscharm 1000 mm Motorkabel mit Stecker inklusive Kombinierbar mit den meisten Ketterer-Spindelsystemen Variantenschlüssel Die Varianten bilden sich durch verschiedene Schlüsselweiten. Technische Hinweise Um einen sicheren Betrieb zu gewährleisten muss der Motor in der vorgegebenen Einbaulage (siehe Einbaulage/Befestigung) betrieben werden. Der Arbeitsbereich des Antriebs (Nenndrehmoment) ist bei der Lebensdauer von 10.000 Doppelhüben ermittelt. Die Anbindung des Antriebs in das Gesamtsystem mit schwingungsdämpfenden Elementen kann vorteilhaft sein. Dabei ist aber die Funktionssicherheit des Antriebs in der Anwendung zu prüfen. Durch die Steuerung* wird das System so geregelt, dass die Drehzahl im gesamten Arbeitsbereich des Antriebs möglichst konstant gehalten wird. Durch Verwendung einer Steuerung mit Kurzschlussbremse kann der Haltemoment des Antriebs erhöht werden. * In Verbindung mit LogicData Steuerung Compact-3
