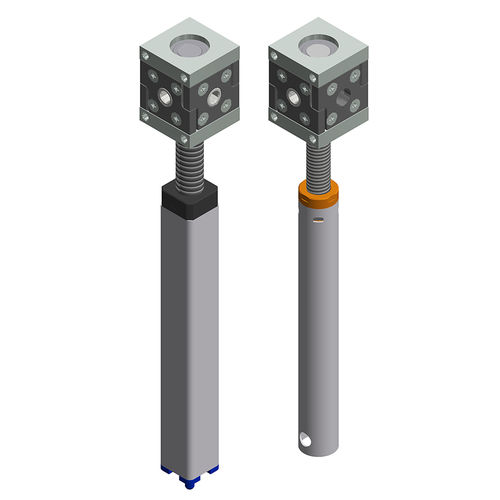

Kegelradgetriebe mit Spindeleinheit 3035 | 3036
Universell einsetzbare Hubeinheit mit Kegelradgetriebekopf für lineare Antriebslösungen.
Mögliche Anwendungen sind höhenverstellbare Tische, diverse Verstellfunktionen bei Möbelgegenständen sowie jegliche Art linearer Verstellungen im Wohn-, Wohnmobil- oder Industriebereich. Einfache Schraubbefestigungen ermöglichen einen schnellen Systemaufbau und eine unkomplizierte Montage.
Besondere Merkmale
Wartungsfrei
Getriebeübersetzung Richtung Spindel: 1:1 oder 1,5:1
Schlanke Baugröße 35 mm x 35 mm
Antriebsdrehmoment am Getriebekopf bei Anwendung mit mehreren Spindeleinheiten: Max. 4 Nm
Gehäuse aus glasfaserverstärktem Kunststoff
Gehärtete Stahlkegelräder mit robuster, verstärkter Verzahnung
Stützrohr rund Ø 20 mm oder 4kt 22 mm
Sowohl für den manuellen Antrieb als auch für den elektromotorischen Antrieb geeignet
Technische Hinweise
Die Hubeinheiten sind durch ein separates Führungssystem gegen Einwirkung von Seitenkräften zu schützen.
Achtung: Die Spindelsysteme mit der Spindelsteigung > 3mm sind gegebenenfalls nicht mehr selbsthemmend. Die Selbsthemmung ist in der Anwendung zu prüfen.
Die Hubeinheit ist nur auf Druck belastbar.
Falsche Dimensionierung des Führungssystems kann zu Beschädigungen der Hubeinheit führen: Beachten Sie bitte die Konstruktions- und Sicherheitshinweise zu Spindelantrieben. Diese finden Sie unter:
https:// www.ketterer.de/downloads/anleitungen
