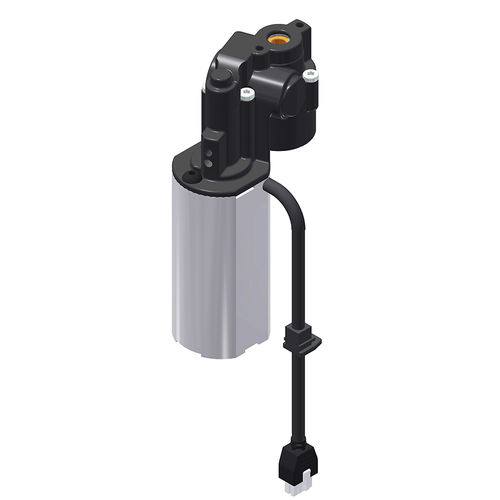

DC-Getriebemotor 3121 series

Schneckenrechtwinkligmit Hohlwelle

Motorantrieb 3121 Kraftvoller 24V DC Motor mit 2-stufigem Schneckengetriebe mit durchgehendem Innensechskant am Abtrieb. Das Motorkabel mit AMP-Stecker sowie die integrierte Hall-Sensorik erlauben einen sicheren Anschluss und eine exakte Positionierung des Gesamtsystems. Besondere Merkmale Zwei integrierte Hall-Sensoren zur Erfassung der Umdrehungen und der Drehrichtung Innensechskant in Schlüsselweiten SW6, SW7, SW8 Gute Selbsthemmungseigenschaften 220 mm Motorkabel inklusive Stecker Kombinierbar mit den meisten Ketterer-Spindelsystemen Variantenschlüssel Die Varianten bilden sich durch verschiedene Schlüsselweiten des durchgehenden Innensechskants. Die Ausführung mit Gabelkopf (siehe Spindelantrieb 3120.00) ist auf Anfrage möglich. Technische Hinweise Bitte unbedingt auf die richtige Einbaulage des Antriebs achten! Der Antrieb ist richtig montiert, wenn er sich unter Last gegen den Uhrzeigersinn (siehe Einbaulage/Befestigung) dreht. Der Arbeitsbereich des Antriebs (Nenndrehmoment) ist für die Lebensdauer von 10.000 Doppelhüben ermittelt. Durch die Steuerung* wird das System so geregelt, dass die Drehzahl im gesamten Arbeitsbereich des Antriebs möglichst konstant gehalten wird. Durch die Verwendung einer Steuerung mit Kurzschlussbremse kann der Haltemoment des Antriebs erhöht werden. * In Verbindung mit LogicData Steuerung Compact-3
