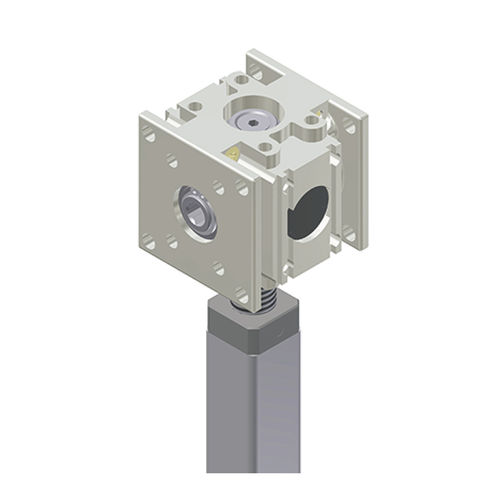

Kegelradgetriebe 3070, 3071

rechtwinklig5 - 10 Nmzur Höhenverstellung von Sitz-Steh-Arbeitsplatz

Kegelradgetriebe mit Spindeleinheit 3070 | 3071 Universell einsetzbare Hubeinheit mit Kegelradgetriebekopf für lineare Antriebslösungen. Als Verstellfunktion bei Möbelgegenständen oder für jegliche Art linearer Verstellung im Wohn-, Wohnmobil- oder Industriebereich. Besonders geeignet als Komponente für „Schwerlastlösungen“ in den Officemöbel- und Arbeitsplatzanwendungen. Eine einfache Schraubbefestigung ermöglicht eine schnelle, unkomplizierte Montage. Die Ausführungen mit bis zu vier Antriebsrädern bieten viele Einsatzmöglichkeiten der Hubeinheit sowie hohe Flexibilität in der Systemgestaltung. Besondere Merkmale Wartungsfrei Gehäuse aus Zinkdruckguß Gehärtete Stahlkegelräder mit robuster, verstärkter Verzahnung Getriebeübersetzung Richtung Spindel 1,83:1 Max. Antriebsdrehmoment am Getriebekopf bei Anwendungen mit mehreren Spindeleinheiten: 10 Nm Ausgezeichnet für den elektromotorischen Antrieb geeignet Hohe Flexibilität durch variable Anzahl der Kegelräder zur Bewegungsumlenkung In unterschiedlichen Spindellängen und mit verschiedenen Spindelsteigungen lieferbar Variantenschlüssel 3070: Rechtsdrehende Spindel 3071: Linksdrehende Spindel Technische Hinweise Die Hubeinheiten sind durch ein separates Führungssystem vor Einwirkung von Seitenkräften zu schützen. Achtung: Die Spindelsysteme mit der Spindelsteigung > 3mm sind gegebenenfalls nicht mehr selbsthemmend. Die Selbsthemmung ist in der Anwendung zu prüfen. Die Hubeinheit ist nur auf Druck belastbar. Sind in der Anwendung mehrere Hubeinheiten gleichzeitig eingesetzt ist der max. Antriebsdrehmoment am Getriebekopf von 10 Nm zu beachten! 
