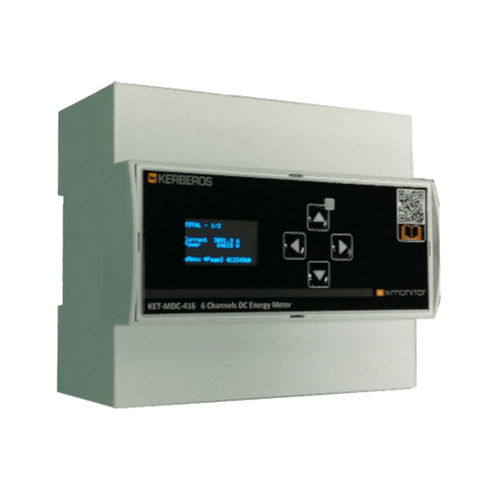

Elektrischer Energiezähler / für DIN-Schiene KET-MDC-416

Modbusmit LCD-Display

Das KET-MDC-416 ermöglicht die Messung von 6 Dauerströmen mit Werten zwischen -2500 A und +2500 A. Es verwendet kleine Hallsensoren, die mit einem 2 m langen Kabel als Signalwandler verbunden sind. Das Display, mit dem es ausgestattet ist, ermöglicht die Sensorkalibrierung über das integrierte Menü, zeigt die sechs Messwerte in Ampere, den Messwert in Volt, Leistung und Energie auf den 6 Kanälen an. Er verfügt über eine RS485-Schnittstelle mit ModBUS-RTU-Protokoll, die mit der KET-RMB-211 ModBUS-Bridge/Master und den X-Monitor-Gateways sowie jedem ModBUS-RTU-Master eines anderen Herstellers kompatibel ist. Der KET-MDC-416 wird über die gleiche Spannung versorgt, die auch für die Energieberechnung verwendet wird. ALLGEMEINE SPEZIFIKATIONEN Schutzart - Frontplatte: IP40; Klemmen: IP20 Betriebstemperatur - -30 bis +70 °C BEHÄLTER Abmessungen - 106,3 x 90 x 62 mm (B x H x T) Befestigung - Wand- oder DIN-Schienenmontage 6 DIN-Module Gehäusetyp - Industrie- oder Schaltschrank Material - PC/ABS-Mischung, selbstverlöschend, UL94-VO Steckverbinder - Abnehmbare Schraubklemmen STROMVERSORGUNG Spannung - 20 ÷ 60VDC nicht isoliert Verbrauch - < 1,5W @ 20 ÷ 60VDC RS485-SCHNITTSTELLE Protokolle - ModBUS RTU STROMFÜHLER Sensortyp - Hall-Effekt-Sonde Strombereich -2500 ÷ +2500 A Typische Empfindlichkeit - 280 V/T Genauigkeit - 0,5%. Toleranz - 1%. Linearität - ± 0,2% Linearitätsbereich -7.5 +7.5mT Nicht-Linearität - ±1% Temperaturdrift <±200 ppm/°C Spektrale Rauschdichte <125 nT/sqrt(Hz) (f = 10Hz ÷ 10Hz) MESSBEREICH Erfasst - Strom und Spannung Berechnet - Leistung und Energie für jeden Kanal sowie Gesamtwerte, mit 0,5 % Genauigkeit bei der Energieberechnung
