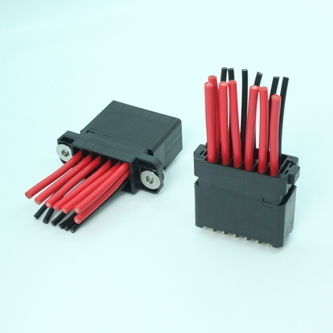

Datensteckverbinder FTC series

gerade AusführungCrimpfür die Fahrzeugausrüstung

Wir entwickeln eine Variation der Steckverbinder der „FTC-Serie“, welche zwei Kabel im 5,08mm Raster crimpen kann. (1) PCB-seitiger Verbinder / gerade Ausführung (FTC11- □□ S □). (2) Der PCB-seitige Verbinder / rechtwinklige Ausführung (FTC11), der Kabelrelais-Typ (FTC12) und der Verriegelungstyp (FTC02) wurden um 10-polige Varianten erweitert. (3) Eine Ausführung mit einem Gold-Plating einer Dicke von 0,1μm wurde den PCB-seitigen Verbindern und dem Crimp Kontakt hinzugefügt. In der folgenden Tabelle finden Sie eine Liste der Variationen. · FTC11-□□S□: Buchse (PCB-seitig, gerade Ausführung) · FTC11-□□□B: Buchse (PCB-seitig, gerade/rechtwinklige Ausführung) Produkt mit 0,1μm dicker Vergoldung ・ FTC02-10, FTC11-10L□, FTC12-10: 10-polige Variante hinzugefügt ・ #625B-□□-□: Für FTC0□ Crimp-Kontakt mit 0,1μm dicker Vergoldung ・ #641B-□□-□: Für FTC1□ Crimp-Kontakt mit 0,1μm dicker Vergoldung ・ Markt für Elektrogeräte. ・Markt für Fahrzeuggeräte ・ Markt für Industriegeräte ・ Markt für elektronische Applikationsgeräte ・ Markt für Spielautomaten ・ Markt für Bürogeräte - Crimp-Anschluss, mit dem zwei Kabel an einen Anschluss gecrimpt werden können. -Konforme Kabel sind AWG #14/16/18/20. -Die Crimpkontakte können überall am Gehäuse montiert werden. - Beim Crimp von zwei Kabeln wird Platz gespart und die Stromversorgung kann über den Verbinder erfolgen. -Ausgestattet mit einer Einführungs-Form, die ± 3mm Positionierungsfehler in XY-Richtung ausgleicht. - Durch Bewegen des Schraubteils des kabelseitigen Verbinders, können nach dem Einbau ± 0,7mm in XY-Richtung absorbiert werden (FTC01). - Effektive Verbindungslänge von 3mm.
