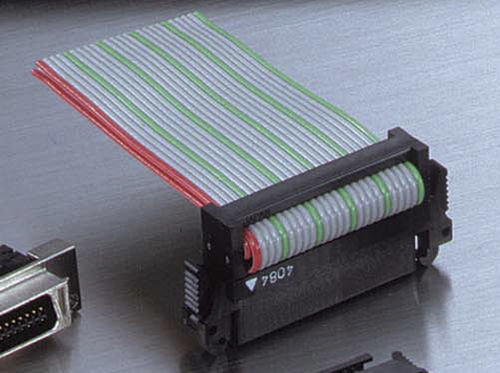

Kabel-Leiterplatten-Steckverbinder 8822E series
IDEflachmit Verriegelung

Kabel-Leiterplatten-Steckverbinder
Kabel-Leiterplatten-Steckverbinder
Kabel-Leiterplatten-Steckverbinder
Kabel-Leiterplatten-Steckverbinder
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Format
Kabel-Leiterplatten, IDE
Form
flach
Verbindungtyp
mit Verriegelung
Produktanwendungen
Steckkarte, für Flachkabel
Weitere Eigenschaft
IDC
Primärstrom

0,5 A

Schritt

1,27 mm
(0,05 in)

Beschreibung

Die Halbraster-Steckverbinder der Serie 8822E werden für Platinen-zu-Kabel-Verbindungen eingesetzt. Sie erleichtern besonders den Anschluss eines Flachbandkabelpaares mit 1,27-mm-Raster. Zusätzlich kann auch ein Paar MIL-konformer Steckverbinder angeschlossen werden – einer mit Halbraster, der andere mit 2,54-mm-Raster. Die Hauptfunktion der Serie 8822E ist die Auswurfsperre – ein einzigartiger, von KEL entwickelter One -touch Sperrmechanismus. Typischerweise waren MIL-konforme Flachbandkabel-Steckverbinder durch eine Sperre an der Leiterplattenseite gekennzeichnet und erforderten den Gebrauch beider Hände zum Entriegeln und Entfernen. Bei dieser Serie befindet sich der Sperrmechanismus jedoch an der Kabelseite, was einhändiges Lösen ermöglicht und somit die Effizienz von Montagearbeiten verbessert.

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.
