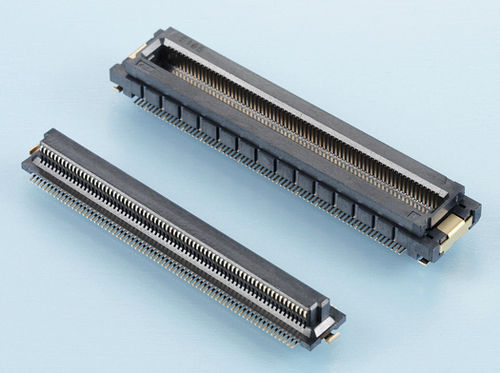

IDE-Steckverbinder DY series

SMTrechteckigSteckkarte

Zusätzlich zu einem kleinen Raster von 0,5 mm bietet die DY-Serie ebenfalls ein Schwimmen (Floating) von ±0,5 mm sowohl in X- als auch in Y-Richtung; dies unterstützt wiederum signifikante Versatzbeträge und trägt in Kombination mit dem Kompaktdesign der Steckverbinder in großem Maße zur Verkleinerung von Geräten bei. Floating-Seiten-Steckverbinder sind mit oder ohne Positionierungsprägungen erhältlich. Für Situationen, in denen der andere Steckverbinder automatisch montiert wird, ist außerdem eine Saugfläche enthalten. Jeder Steckverbinder besteht aus zwei einzelnen Komponenten – einem beweglichen Kontaktabschnitt und einem festen Lötabschnitt –, die in einer äußerst kompakten Konfiguration miteinander verbunden sind. Obgleich im Falle beweglicher Kontaktabschnitte eine Belastung auf den Lötabschnitt ausgeübt wird, funktionieren die an beiden Seiten des Isolators angebrachten Befestigungshilfen so, dass sie diese Belastung reduzieren.
