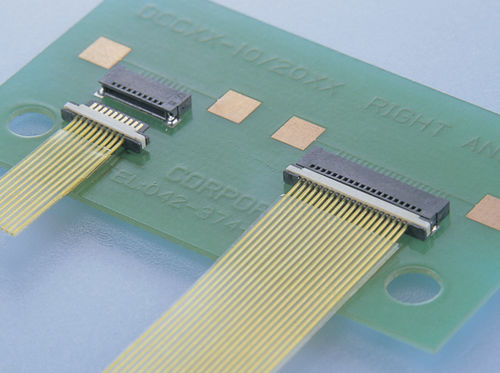

Kabel-an-Karte-Steckverbinder DCC series

koaxialPCBrechteckig

Die 0,5-mm-Raster-Steckverbinder der DCC-Serie werden in einem Stapelmontageverfahren zu Kabelmontagen kontaktiert , wobei diskrete Kabel (#36 AWG) und eine Technologie für die Montage von Feinverdrahtungen zum Einsatz kommt, wie sie in unserer aktuellen SSL-Serie (0,5-mm-Steckverbinder für ultrafeine Koaxialkabel) perfektioniert wurde. Diese Steckverbinder sind extrem kompakt, mit Montagehöhen von nur 1,2 mm (10, 20 und 30 Kontakte) sowohl an der Platinen - als auch an der Kabelseite. Die entsprechende Höhe beträgt nur 3,8 mm (10, 20 und 30 Kontakte), wenn sie gekoppelt sind. Darüber hinaus ist die 10-Kontakt-Variante mit einer Breite von nur 7,67 mm der kleinste dieser Steckverbinder in der Branche. Der kabelseitige Steckverbinder wurde extrem kompakt konstruiert und da er nur 2,75 mm in der Richtung des Kabels misst, ist er ideal, um durch Gelenke und andere eingeschränkte Öffnung zu passen. Wenn sie beispielsweise an ein Kabel montiert werden, können diese Steckverbinder durch Gelenköffnungen von nur 3,5 mm (Minimum) Durchmesser hindurch geführt werden.
