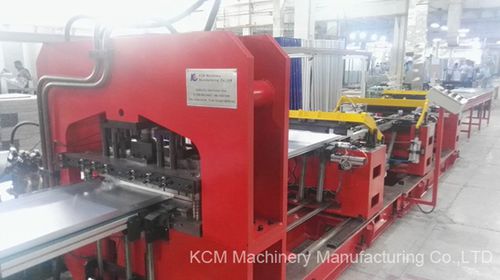

Profilieranlage für Platten

automatischStanzenmit Rollenförderer

Einzelne Seitenwand-Rollenumformlinie Komponenten: Automatische Lademaschine; Stanzmaschine Teil 1&2; Zwei-Seiten-Biegemaschine; Endseiten Biegen Teil 1&2; Entladen; Pneumatisches System; Hydraulisches System; Elektrisches Steuerungssystem; Die anderen Teile. Industrielle Anwendungen: 1. Beschleunigen und verbessern Sie den Herstellungsprozess der Seitenwand des Visi-Kühlers durch eine einzelne Seitenwand; 2. Kombinieren Sie die 2 Seiten der Platte in 1 Paar der Seitenwand durch alternative Optionen in der Produktion. Arbeitsabläufe: 1. Das (zuvor zugeschnittene) Blech wird auf die richtige Größe gebracht und auf den entsprechenden Wagen gelegt, während es von einer Aufnahmeeinheit mit Saugnäpfen auf den Ladewagen gezogen wird; Das gelegte Blech wird auf die vergleichbare Basislinie übertragen, die vordere Kante der Platten wird als Referenz beibehalten (die Basislinie ist nicht einstellbar, wenn unterschiedliche Blechabmessungen verarbeitet werden); Je nach gewähltem Produktionsprogramm kann die Positionierung automatisch durchgeführt werden; 2. Das Blech wird auf den Rollenförderer geschickt und nach der Seitenpositionierung wird es in den Ausklink- und Lochungstisch eingegeben; Wenn das Blech den Sensor des Annäherungsschalters am Eingang des Ausklink- und Lochungstisches auslöst, beginnt das Transfersystem zu laufen und transportiert das Blech zur Position des Stanzens. Das Transfersystem hält an, wenn der Bogen nach Beendigung des Ausklinkzyklus gestanzt wird, und fährt fort, den Bogen am Ausgang der Station niederzudrücken und zu transportieren;
