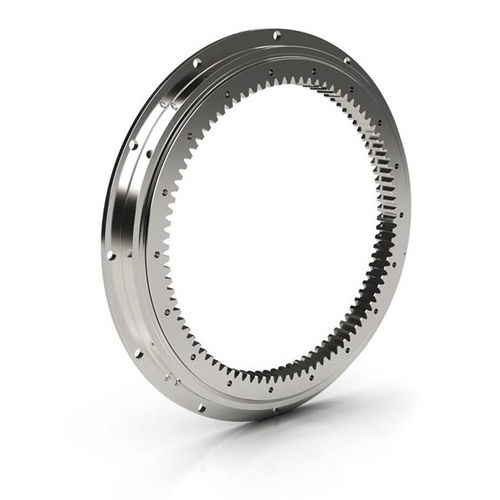

Drehverbindung mit Innenverzahnung RK series

KugelVierpunkt-KontaktAxial

Großwälzlager der RK-Serie von Kaydon bieten eine Vielzahl von Lösungen für Anwendungen, bei denen ein großer Durchmesser und ein geringes Gewicht entscheidend sind. Großwälzlager der RK-Serie haben einen gebördelten Querschnitt an einem oder beiden Ringen, der das Gewicht reduziert und dem Konstrukteur die einzigartige Flexibilität von Kaydon bietet, die verschiedene Konfigurationen von angrenzenden Befestigungsstrukturen und Verschraubungen ermöglicht. Konstruktionsmerkmale Die interne Konfiguration ist eine tiefgenutete gotische Bogenlaufbahn, die vier Kontaktpunkte mit den Kugeln bietet, so dass das Lager gleichzeitig radiale, axiale und Momentlasten aufnehmen kann. Die Verwendung von Abstandskugeln im Wechsel mit Lastkugeln ermöglicht ein geringeres Drehmoment und eine bessere Leistung bei Anwendungen mit oszillierenden Bewegungen. Integrierte Gleitlagerdichtungen helfen beim Ausschluss von Verunreinigungen Großwälzlager der Serie RK werden in unverzahnten, innenverzahnten und außenverzahnten Konfigurationen angeboten, um eine maximale Konstruktionsflexibilität zu gewährleisten. Bei den Zahnrädern handelt es sich um Evolventenstummel mit 20° Eingriffswinkel, die in AGMA-Qualität der Klasse Q5 gefertigt werden und ein Spiel von 0,005 bis 0,015 Zoll aufweisen. Die Drehtischlager der Serie RK sind in Größen von 20-47 Zoll OD (500-1200 mm OD) erhältlich Verfügbarkeit Großwälzlager der Serie RK sind in der Regel ab Lager verfügbar, und auch die passenden Ritzel für die verzahnten Versionen sind in der Regel erhältlich Anwendungen Großwälzlager der Serie RK werden erfolgreich in einer Vielzahl von leichten bis mittelschweren Anwendungen eingesetzt: -Kleine Kräne, Ausleger und Aufzüge -Industrielle Positionierer und Drehtische -Rutschen-Drehgelenke -Stretchwickelmaschinen -Flaschenabfüllmaschinen
