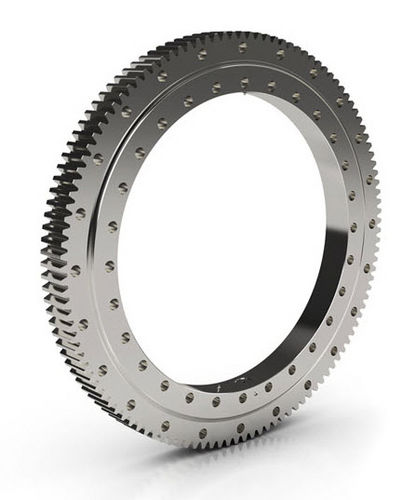

Drehverbindung mit Außenverzahnung MT series

KugelVierpunkt-Kontakt

Kaydons Schwerlast-Rundtischlager der MT-Serie bieten eine Vielzahl von Lösungen für Anwendungen wie Autokräne, Hebezeuge und nicht-präzise Industrietische und Positionierer, die ein Optimum an Wirtschaftlichkeit und Kapazität für ein gegebenes Bauraummaß bieten. Konstruktionsmerkmale Die Großwälzlager der MT-Serie haben einen rechteckigen Querschnitt und reichen in der Größe von 4-47 Zoll OD (100-1200 mm). Die interne Konfiguration besteht aus Rillenlaufbahnen mit gotischen Bögen und maximaler Kugelfüllung. Daraus ergibt sich eine Vier-Punkt-Kontaktkonstruktion, die außergewöhnliche Moment-, Schub- und Radiallastkapazitäten bietet. Integrierte Gleitringdichtungen bei den größeren Größen und berührungslose Schutzschilde bei den kleineren Größen helfen beim Ausschluss von Verunreinigungen. Diese Merkmale machen die Schwerlast-Drehverbindungen der MT-Serie zur idealen Wahl für eine Vielzahl von Anwendungen, von leichten bis zu schweren Lasten. Großwälzlager der MT-Serie werden in unverzahnten (MTO) und außenverzahnten (MTE) Konfigurationen angeboten. Bei den Zahnrädern handelt es sich um Fellows Stub Involute bis zur Größe MTE-324 und Stub Involute für größere Größen, die alle in AGMA-Qualität der Klasse Q6 hergestellt werden. Die Großwälzlager der MT-Serie haben Kugelteilungsdurchmesser von 9" bis 40" und Momentenbelastungen bis zu 870.000 ft.-lbs. Verfügbarkeit Großwälzlager der MT-Serie sind in der Regel ab Lager verfügbar, und die passenden Ritzel für die verzahnten Versionen bis MTE-705 sind ebenfalls allgemein erhältlich. Anwendungen Großwälzlager der Serie MT haben sich in einer Vielzahl von Anwendungen bewährt, von leichten bis zu schweren Anwendungen. Die kleineren Größen sind gut geeignet für: -Manipulatoren -Auslegerkräne -Hub-Hilfsgeräte -Arbeitspositionierer
