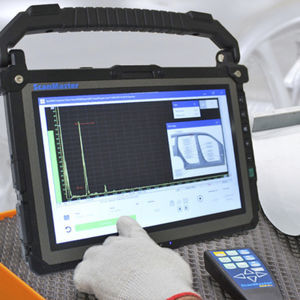

Ultraschallinspektionssystem SCANMASTER UT/MATE

automatischQualität

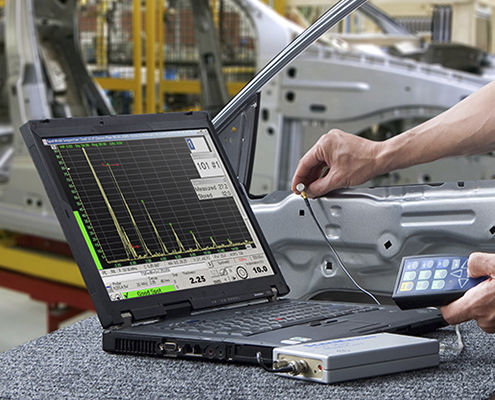

Das Schweißpunktprüfgerät UT/MATE wurde in den 90er Jahren in enger Zusammenarbeit mit der Automobilindustrie entwickelt und seither stetig weiter entwickelt. Die damals noch häufig verwendete zerstörende Methode zur Beurteilung der Qualität von Punktschweißungen wurde durch eine zerstörungsfreie Prüftechnik auf Ultraschallbasis ergänzt und kontinuierlich zurückgedrängt. Die Schweißpunktprüfung mit dem UT/MATE Spot Weld Inspector beruht auf dem Vergleich eines definierten Schallbündeldurchmessers mit der zu prüfenden Schweißlinse. Der Einsatz des Verfahrens reduziert die Prüfzeit, arbeitet materialschonend und liefert eine schnelle Rückmeldung zum Schweißprozess. Ausgereifte Bewertungsalgorithmen unterstützen den Prüfer bei der Bewertung und die in Datenbänken abgespeicherten Prüfergebnisse lassen umfangreiche statistische Auswertungen zu. Die wichtigsten Fakten • Mit und ohne PC erhältlich • Lauffähig auf den Betriebssystemen Windows 7 und Windows 10 (32/64 bit) • Automatische IO/NIO-Bewertung • Automatische Klassifizierung der Schweißpunkt-Qualität • Information an den Prüfer über die korrekte Positionierung des Prüfkopfes in Echtzeit • Prüfköpfe mit definierten Schallfeldabmessungen • Große Bandbreite an verfügbaren Prüfkopf-Durchmessern • Nahezu unbegrenzte Anzahl von Prüf-Setups und A-Bildern speicherbar • Identifizierung von Zwischenechos • Unterstützung von 2-, 3- und 4-Blech-Verbindungen • Schallgeschwindigkeitsrechner • Backup-Funktion mit automatischem Planungsassistent • Zusammenführung von örtlichen Änderungen im Prüfplan • Netzwerkanbindung zum Datenaustausch (SpotWeld Connect) • Datenmanagement von extern (UltraSPIS) • Erstellung von Prüfberichten
