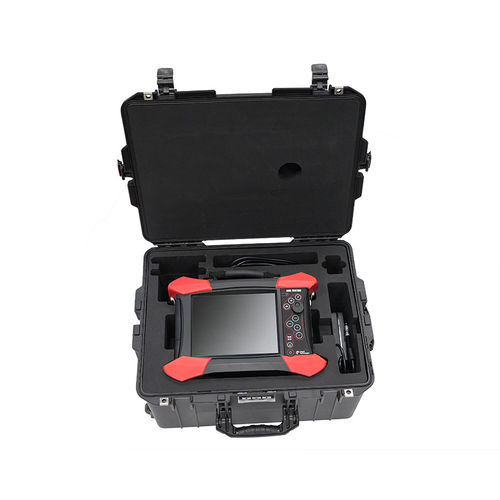

Phased-Array-Fehlerdetektor GEKKO

Ultraschalldurch allseitige FokussierungFTP

Das portable Phased-Array Prüfsystem GEKKO verfügt über bis zu 64 parallele PA-Kanäle und zusätzlich über 4 weitere konventionelle Anschlüsse. Eine intuitive Benutzeroberfläche erlaubt eine schnelle Parametrierung des Systems sowie Einzel- als auch Gruppenprüfungen (max. 8). Kombinationen von PA-Anwendungen untereinander oder mit konventionellen Verfahren (z. B. TOFD) lassen sich schnell und flexibel definieren. Als erstes PA-System überhaupt verfügte der GEKKO über die Möglichkeit, Echtzeit-Prüfungen mit der Total Focusing Method (TFM) durchzuführen. Diese Technik wurde im Laufe der Zeit stets verfeinert und optimiert, sodass heute auch schnelle Scans mit x-y Scannern möglich sind und auch bei langen Schallwegen mit höchster Empfindlichkeit geprüft werden kann. Die wichtigsten Fakten • CIVA-unterstützte Prüfparameter-Erstellung und damit sehr schnelle Berechnung der Delay-Laws auch für komplexe Prüfprobleme (Matrix-Arrays, gekrümmte Bauteile) • Total Focusing Method (TFM) in Echtzeit • Umfangreiche Ergebnisdarstellungen (A-, B-, C-, D-Bilder, Draufsicht, Seitenansicht, 3D-Darstellung, Dynamik-Kurven etc.) • Extrem geringes Übersprechen zwischen benachbarten Kanälen (Cross-Talk-Dämpfung > 50 dB), somit guter Signal-Rausch-Abstand im A-Bild und kontrastreiche B- und C-Bilder • 3 Encoder-Eingänge • Laufzeiten- und winkelabhängige Empfindlichkeitsjustierung, AVG
