Ultraschallinspektionssystem ECHOGRAPH 1170

für die Elektronikindustrie

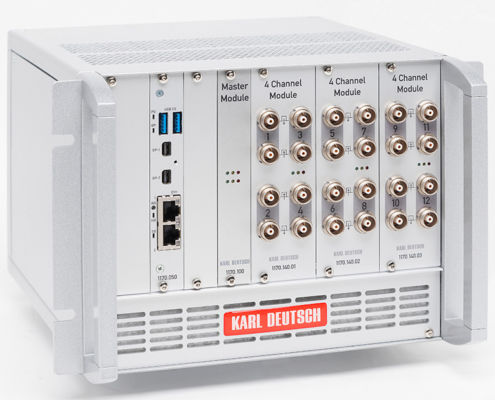

Das ECHOGRAPH 1170 Basic ist eine modulare Ultraschallelektronik, die in einem 4-HE-10“-Baugruppenträger untergebracht ist. Der Baugruppenträger kann mit einem Mastermodul und bis zu drei Ultraschallmodulen bestückt werden. Jedes Ultraschallmodul enthält vier gemultiplexte, einzeln unabhängig voneinander konfigurierbare Kanäle für SE- oder Einschwinger-Prüfköpfe. Die maximale Impulsfolgefrequenz von 8 kHz kann beliebig auf die vier Kanäle im Modul aufgeteilt werden, sodass sich im Mittel eine maximale Impulsfolgefrequenz von 2 kHz ergibt. Pro Modul kann zur gleichen Zeit jeweils einer der vier Kanäle eine Messung durchführen. Wenn mehrere Module eingesetzt sind, ist auch ein Parallel-Betrieb von Kanälen möglich. Das Mastermodul empfängt die Daten der einzelnen Ultraschallkanäle, konfiguriert sie und steuert das Taktprogramm. Mit der optionalen Software ECHOVIEW sind funktionsorientierte Auswertungen möglich (Stückprüfung, Linienschrieb, C-Bild). Die wichtigsten Fakten • Modulare Konfiguration für bis zu 12 Kanäle pro Rack • Einfache Ersatzteilhaltung durch gleichartige 4-Kanal-Module • 3 überlappende Blenden • 2 Triggerblenden für gleichzeitige Eintritts- und Rückwandechotriggerung oder flexible RE-RE-Wanddickenmessung • Messbereich bis 5 m • Multiplex- und Parallelbetrieb möglich • Analoger und digitaler Tiefenausgleich (TCG) – auch triggerbar • Hochauflösende Zeitmessung: Wanddickenmessung mit einer Auflösung von 0,01 mm und besser • Einfach zu bedienendes Taktprogramm • Integrierter PC als Komplettlösung (Option)
