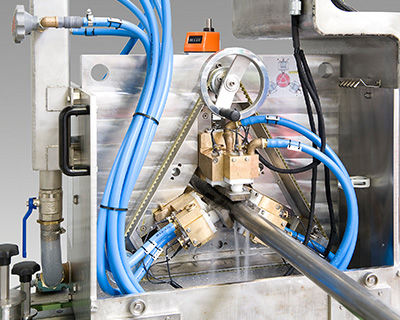

Ultraschallinspektionssystem ECHOGRAPH-STPS

automatischfür Rohrefür Stangen

Dieser Anlagentyp dient der schnellen Prüfung von Stangen im Durchmesserbereich von typischerweise 15 mm bis 130 mm. Dabei werden die Stangen linear durch die Prüfanlage transportiert (mit bis zu 2 m/s). Die einfache und kom­pakte Mechanik ermöglicht sehr kurze Umrüstzeiten (ca. fünf Minuten) durch die simultane Verstellung aller Prüfkopfhalter. Die Prüfköpfe werden über Wasserstrahlen (Squirter) verschleißfrei ange­koppelt. Die unvermeidlichen mechanischen Geradheitstoleranzen der Stangen (typisch 1 mm/m – 2 mm/m) werden über die gefederte Aufhängung der Prüfkopfhalter kompensiert. Somit ist dieser Anlagentyp optimal für die Prüfung schwarzer Stangen geeignet. Die konventionelle Prüfanlage verfügt über 3 bis 15 Prüfköpfe. Die Phased-Array-Variante ECHOGRAPH STPS PAUT ermöglicht eine 100%ige Prüfung des Stangenvolumens mit fünf Prüfköpfen. Die Prüfköpfe erzeugen überlappende Sektor-Scans mit jeweils bis zu 20 Schüssen und insgesamt werden bis zu 120 parallele Prüfkanäle verwendet. Die wichtigsten Fakten • Schnelle Stangenprüfung für Durchmesser 15 mm – 130 mm • Linearer Stangentransport (bis 2 m/s) • 3 – 15 Prüfköpfe • Ankopplung über Wasserstrahlen (Squirter) • Sehr schnelle Umrüstung • Ausgleich der Geradheitstoleranzen durch gefederte Aufhängung der Prüfkopfhalter • Kurze ungeprüfte Enden
