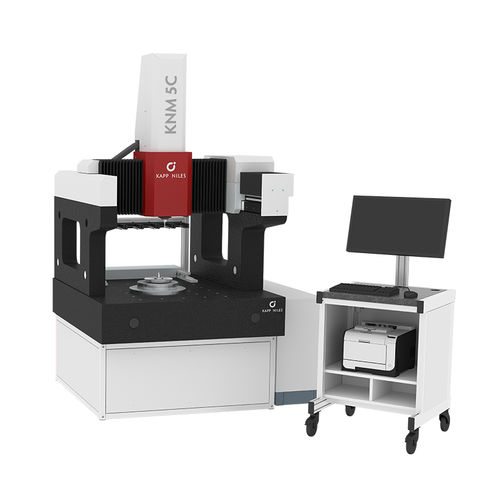

Geometriemessmaschine KNM C series

3DCNCKugellager

Die Maschine ist zur Bestimmung von Formabweichungen an Lagerringen, Drehkränzen und zylinderförmigen Werkstücken konzipiert. Der CNC-gesteuerte 4-Achs-Aufbau ermöglicht die Erweiterung auf ein wesentlich größeres Teilespektrum, wie z. B. Verzahnungen oder 3D-Messaufgaben an prismatischen Werkstücken. Alle Maschinen der KNM C Baureihe sind mit modernster Antriebstechnik (Linearmotoren) ausgestattet und verfügen über großzügig dimensionierte Führungsquerschnitte sowie große Lagerabstände. Die Basisplatte, Seitenteile und Achsen bestehen aus Granit, wodurch gleiches thermisches Verhalten gewährleistet wird. Luftfederelemente unter der Basisplatte schirmen Erschütterungen und Vibrationen sicher ab. Die hochgesetzte Y-Führung und ein schwerpunktnaher Antrieb reduzieren die dynamischen Verzerrungen auf ein Minimum. Die Messunsicherheiten liegen bei MPEE ≥ 0,6 μm + L/400 | MPETHP ≥ 0,8 µm. Bewährte Software für vollautomatische Messzyklen steht zur Verfügung.
