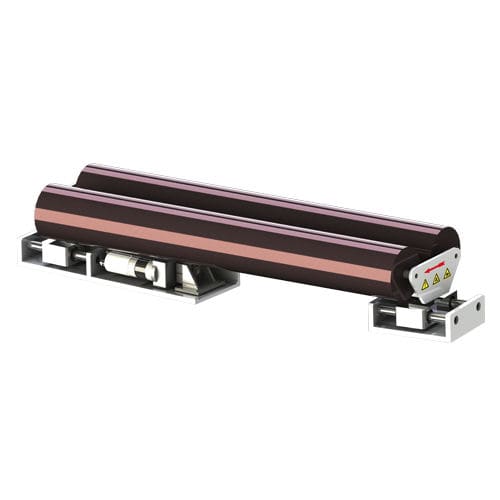

bstract:Sie bestehen aus einem festen Grundrahmen und einem beweglichen Führungsrahmen. Letzterer nimmt eine oder zwei Stellrollen auf und schwenkt um einen gedachten Drehpunkt in der Einlaufebene. Bei einer Abweichung des Vorschubweges wird der Führungsrollenrahmen einseitig verschoben, so dass das Material an der nächsten Rolle in die richtige Sollposition gelangt. Aufgrund des Funktionsprinzips des Verschieberollenrahmens benötigt der Verschieberollenrahmen eine ausreichend große Ein- und Auslaufspanne.
A-A Spannungsverteilung der Materialbreite am Einlaufende 1 Drehpunkt
B-B Spannungsverteilung der Materialbreite am Auslaufende 2 Einlaufende Rolle
K Materialbreitenkorrekturmenge 3 Rahmen
α Maximaler Abweichungskorrekturbereich ±5° 4 Elektro-Augen
σ1 Grundspannung der Materialbreite 5 Feststehende Rolle
σ2 Spannungsverteilung durch Schwingen der Umlenkrolle am Einlaufende
σ3 Spannungsverteilung durch Schwingen der Umlenkwalze am Auslaufende Vorschublänge von
L1 zum Drehpunkt Vorschublänge zwischen den Trommeln Vorschublänge von
L2 Drehpunkt bis Vorschubwalze
L3 Einzugslänge = Einzugsabstand = 1,8- bis 2-fache maximale Materialbreite
L4 Auslauflänge = Vorschubweg = 0,5- bis 1-fache maximale Breite des Materials
Führungsgenauigkeit - ±0,1mm
Rollendurchmesser D - 100/120/160/200mm
Betriebsspannung - 24V DC
Ansprechgeschwindigkeit Max 30mm/s
---
