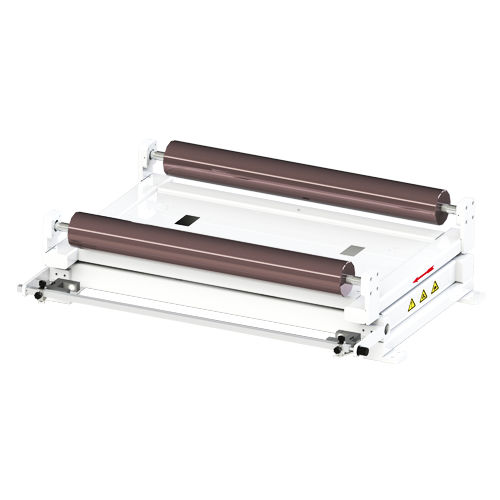

Rollenführungseinheit DF

kompaktfür Inkjet-Druckkopf

Zusammenfassung: Der Prozesskorrekturrahmen vom Typ DF besteht aus einem festen unteren Rahmen und einem drehbaren oberen Bügel. Der drehbare Stützpunkt der oberen Halterung befindet sich am Zuführungsende des Materials, und der Korrektursensor befindet sich am Austragsende des Materials. Wenn der Abweichungssensor feststellt, dass die Materialabweichung den eingestellten Wert überschreitet, treibt der Motor die obere Halterung zur Drehung an, wobei die Drehrichtung der Materialabweichungsrichtung entgegengesetzt ist, so dass das Material innerhalb des vom Sensor eingestellten Wertes liegt. Der DF-Korrekturrahmen ist flexibel in der Installation und eignet sich für Materialabweichungen während des Materialtransports. A-A Spannungsverteilung der Materialbreite am Einzugsende B-B Spannungsverteilung der Materialbreite am Auslaufende K Materialbreitenkorrekturmenge α Maximaler Korrekturbereich der Abweichung ±5° σ1 Grundspannung der Materialbreite σ2 Die resultierende Spannungsverteilung als schwingende gleichrichterwalze an der Einzugsseite σ3 Die resultierende Spannungsverteilung als schwingende gleichrichterwalze an der Auslaufseite 1 Rotierender Punkt 2 Einzugswalze 3 Rahmen 4 Elektro-Augen 5 Feststehende Walze Lὔ Übertragungslänge L1 Vorschublänge = 0,5 bis 1 mal die maximale Breite des Materials L2 Entladungslänge = 0,5 bis 1 mal Maximale Materialbreite AB Arbeitsbreite
