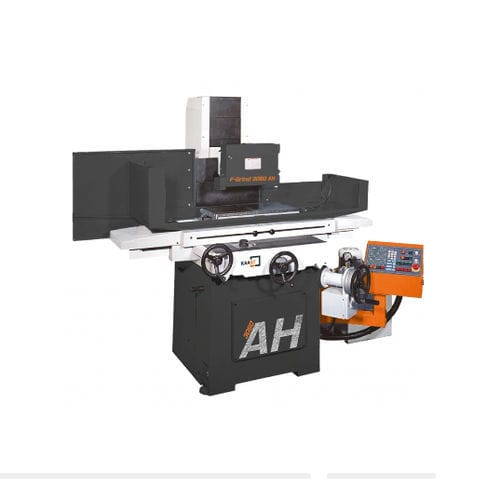

Flachschleifmaschine F-Grind series

für große WerkstückekonventionellHochpräzision

Die F-Grind Flachschleifmaschinen verfügen über eine Schleifspindel, die in hochbelastbaren, vorgespannten Schrägkugellagern läuft und über eine automatische Zustellung in X/Y/Z verfügt. Die hohe Positioniergenauigkeit der Vertikalachse wird durch einen AC-Servomotor in Verbindung mit einer Kugelumlaufspindel realisiert. Verfügbarer, programmierbarer Vorschub der Vertikalachse (AD5). Eilgang auf die gewünschte Arbeitshöhe. Schrupp- und Schlichtparameter sind einstellbar. Hydraulische Tischbewegung in der Längsachse. Doppel-V-Führungen für die Katzfahrt. Tischführungen sind gehärtet, geschliffen und mit PTFE (Polytetrafluorethylen) beschichtet für eine sehr hohe Verschleißfestigkeit. Kombination von Flach- und V-Führungen für den Tischlängsvorschub. Hohe Tischbelastbarkeit für schwere Werkstücke. F-Grind AH - 6x18" bis 16x31" F-Grind A - 20x40" bis 28x80" F-Schleifmaschine V - 31x60" bis 40x120" Standard Konfiguration Schleifscheibe Schleifscheibenflansch Auswuchtdorn Auswuchtständer Diamant-Abrichtgerät Arbeitsleuchte Nivellierschuhe und Bolzen Werkzeugsatz Betriebshandbuch Optionale Konfiguration AD 5 NC-Steuerung (Standard bei F-Grind V) Magnetisches Spannfutter Kühlmittelsystem mit Papierfilter und/oder Magnetabscheider Automatische Entmagnetisierung Extra Schleifscheibe Aufkantungsschutz Parallelabrichter (manuell) NC-gesteuerte Abricht- und Ausgleichsvorrichtung Mikrofeiner Quervorschub Mikro-Feinzustellung vertikal Vertikaler Schnellvorschub
