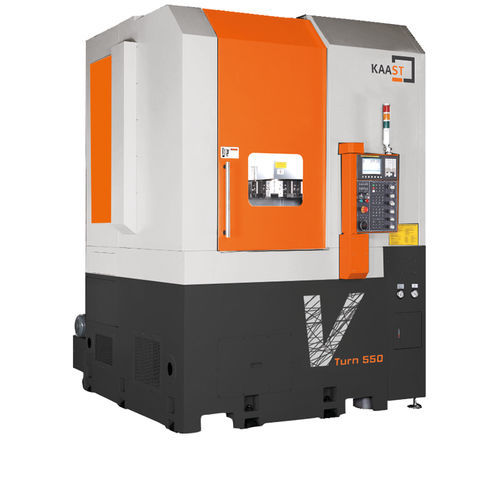

CNC-Drehmaschine V-Turn series
vertikal2-AchsA2-8

CNC-Drehmaschine - V-Turn series - KAAST Machine Tools Inc. - vertikal / 2-Achs / A2-8
CNC-Drehmaschine - V-Turn series - KAAST Machine Tools Inc. - vertikal / 2-Achs / A2-8
CNC-Drehmaschine - V-Turn series - KAAST Machine Tools Inc. - vertikal / 2-Achs / A2-8 - Bild - 2
CNC-Drehmaschine - V-Turn series - KAAST Machine Tools Inc. - vertikal / 2-Achs / A2-8 - Bild - 3
CNC-Drehmaschine - V-Turn series - KAAST Machine Tools Inc. - vertikal / 2-Achs / A2-8 - Bild - 4
CNC-Drehmaschine - V-Turn series - KAAST Machine Tools Inc. - vertikal / 2-Achs / A2-8 - Bild - 5
CNC-Drehmaschine - V-Turn series - KAAST Machine Tools Inc. - vertikal / 2-Achs / A2-8 - Bild - 6
CNC-Drehmaschine - V-Turn series - KAAST Machine Tools Inc. - vertikal / 2-Achs / A2-8 - Bild - 7
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Steuerung
CNC
Spindelausrichtung
vertikal
Achszahl
2-Achs
Spindelnase
A2-8
Anzahl Werkzeuge
12 Werkzeuge
Anwendungsbereich
für Schwerzerspanung, für große Teile
Leistung
leistungsstark, Präzision, Hochgeschwindigkeit, hohe Festigkeit
Weitere Eigenschaften
kompakt
Durchmesser

450 mm, 550 mm, 750 mm, 1.000 mm
(17,72 in, 21,65 in, 29,53 in, 39,37 in)

Rotationsgeschwindigkeit

Min: 10 rpm
(62,832 rad.min-1)

Max: 2.500 rpm
(15.707,963 rad.min-1)

Länge des Werkstücks

400 mm, 700 mm, 800 mm
(16 in, 28 in, 31 in)

Z-Hub

450 mm, 550 mm, 800 mm
(18 in, 22 in, 31 in)

Nominalleistung

19 kW, 22 kW, 30 kW, 37 kW
(25,8 hp, 29,9 hp, 40,8 hp, 50,3 hp)

Gesamtlänge

1.850 mm, 3.500 mm, 3.650 mm, 3.750 mm
(73 in, 138 in, 144 in, 148 in)

Gesamtbreite

2.364 mm, 2.550 mm, 2.700 mm, 3.000 mm
(93 in, 100 in, 106 in, 118 in)

Gesamthöhe

3.060 mm, 4.037 mm
(120 in, 159 in)

Gewicht

5.000 kg, 5.300 kg, 15.000 kg, 16.000 kg, 16.500 kg
(11.023 lb, 11.684 lb, 33.069 lb, 35.274 lb, 36.376 lb)

Beschreibung

Mit Drehdurchmessern von bis zu 33 Fuß können die CNC-Vertikaldrehmaschinen der Reihe V-Turn CNC Ihre größten Werkstücke bearbeiten. Die stark verrippte Säule aus HT300-Guss bietet hohe Steifigkeit gepaart mit breiten Flachführungen, um maximale Stabilität mit sehr guten Dämpfungseigenschaften zu gewährleisten. Der Maschinentisch ist in ein massives Grundgestell eingebettet, das eine enorme Tischbelastbarkeit im Vergleich zu Wettbewerbsmodellen gewährleistet. Das 2-stufige Getriebe ist für jede Bearbeitungssituation mit extrem hohem Drehmoment geeignet und somit für die Schwerzerspanung auch bei zähen Materialien ausgelegt. Der leichte Zugang zum Arbeitsraum erleichtert das Einrichten und Entladen der Werkzeuge. Alle Modelle dieser Hochgeschwindigkeits-Vertikaldrehmaschinen sind mit Präzisions-Kugelumlaufspindeln für die X- und Z-Achse ausgestattet. Die optionalen angetriebenen Fräswerkzeuge mit integrierter C-Achse und automatischem Werkzeugwechsler bieten die Möglichkeit einer komplexen Komplettbearbeitung in einer Aufspannung. Die Teleskop- oder Komplettverkleidungen halten Ihre Bediener sauber und sicher. Diese Maschinen arbeiten mit der Fanuc 0i-TF Steuerung, wobei auch Siemens- oder Mitsubishi-Steuerungen verfügbar sind. Dies bedeutet eine Optimierung der Bearbeitungszeiten und bietet einen zusätzlichen Wettbewerbsvorteil. Modernste Technologien von namhaften Herstellern garantieren eine hohe Maschinenverfügbarkeit und exzellente Bearbeitungsergebnisse über viele Jahre. V-Turn ATC CNC - 18-40" max. Drehdurchmesser; Schnell, leistungsstark, kompakt V-Turn B CNC - 49-394" max. Werkstückdurchmesser; Stark, effizient, hochbelastbar V-Turn Pro/Pro Plus CNC - 59-118" max. Drehdurchmesser; Komplexe, vollständige Bearbeitung

---
