Druckprüfstand
TemperaturDurchflussLeistung

Druckprüfstand
Druckprüfstand
Druckprüfstand
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Testart
Druck, Leistung, Temperatur, Durchfluss
Funktionmodus
automatisiert
Getestetes Produkt
Luft, für Verdichter, für Kraftstoff
Konfigurierung
kompakt

Beschreibung

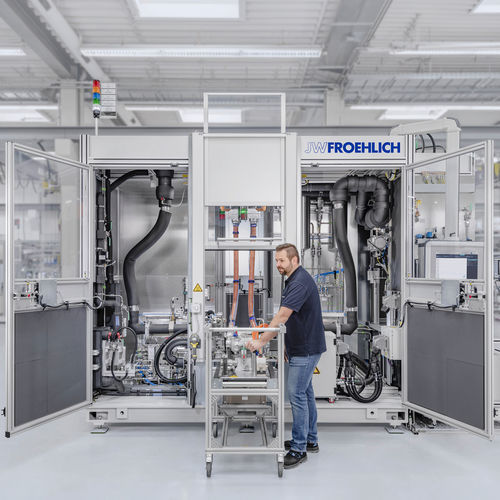

Der Funktionsprüfstand von JW Froehlich zum Prüfen elektrischer Luftverdichter, welche einen Teil der Brennstoffzelle darstellen, ist hochflexibel. Als End-of-Line-Prüfstand ist er sowohl für die Klein- als auch die Großserie geeignet. Sein Maschinenkonzept erlaubt eine manuelle Beladung der Prüflinge ebenso wie den vollautomatisierten Betrieb als Durchlaufprüfstand. Inklusive aller Mess- und Leistungsschränke auf einem Maschinenbett aufgebaut, lässt sich der kompakte Prüfstand schnell verlagern und erfüllt somit wechselnde Bedürfnisse an die Produktionsumgebung. Ein besonderes Merkmal des Prüfstands ist seine hohe Typenflexibilität. Da die Luftversorgung manuell umrüstbar ist, lassen sich elektrische Luftverdichter in unterschiedlichen Konfigurationen testen: mit einstufigen und zweistufigen Verdichtern sowie mit einem Verdichter und einer Turbine. Die Drehzahlmessung erfolgt über eine Magnetfeldsonde von außen. Die elektrische Versorgung reicht bis 45 kW, ein erweiterter Ausbau auf höhere Leistungsstufen ist ebenso möglich wie andere anwendungsorientierte Modifikationen oder Erweiterungen. Die Auswertung aller Steuergerätekanäle (Beispiel Inverter) erfolgt per CAN oder über andere übliche Kommunikationsschnittstellen. Prüfverfahren und -inhalte Leistungsmessung von Inverter und Prüfling Temperaturmessung an den einzelnen Voluten Druckmessung an den einzelnen Voluten Auswertung der Steuergerätekanäle via CAN-Kommunikation oder übliche Standards Drehzahlmessung über Magnetfeldsonde am Prüfling (von außen) Kühlwasserregelung für Durchfluss Kühlwasserkonditionierung für Temperatur Luftkonditionierung für Temperatur Luftlagerkonditionierung für Temperatur

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von JW FROEHLICH Maschinenbau GmbH anzeigen
