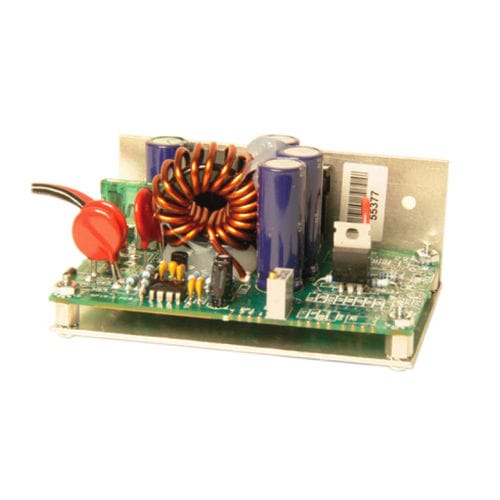

DC/DC-Wandler / SMD PSU48 series

nicht isoliertLeistungzur Spannungserhöhung

Spannungsversorgungen PSU48/12-2 und PSU48/24-2 Diese Spannungsversorgung ist geeignet, wenn die Versorgungsspannung 12VDC beträgt, z.B. bei einer Batterie. Sie wandelt 12 VDC in eine Regelspannug von 48VDC um und ermöglicht damit den Direktanschluss eines Motor-Controllers, der 48VDC braucht. Beispielsweise können die MAC-Motoren der Baureihe MAC050 bis MAC141 und die QuickStep-Baureihe MIS23x direkt angeschlossen werden. Es ist möglich, einen Motor-Controller mit 12 VDC zu betreiben. Dies begrenzt jedoch die max. Geschwindigkeit auf ca. 25% und bewirkt eine wesentliche Verschlechterung der dynamischen Eigenschaften des Motors. PSU48/12-2 kann im Dauerbetrieb 140W und Spitzen bis 400W liefern und erfüllt damit die Forderung von MAC140 nach 400W Spitzenbelastung. Auf diese Weise wird ein zuverlässiges und hochdynamisches Motorsystem mit einer Versorgung von nur 12VDC gesichert. Wenn die Versorgungsspannung 24VDC beträgt, ist der Konverter PSU48/24-2 erhältlich. Es ist empfehlenswert, einen Kondensator (z.B. 4700µF/50 Volt) über die 48V zu montieren, wenn hohe Spitzenströme gezogen werden müssen, beispielsweise beim Betrieb eines MAC140 oder MAC141. Dann wird die Spannung geglättet und Spitzen, die den Motor beschädigen könnten, werden vermieden.
