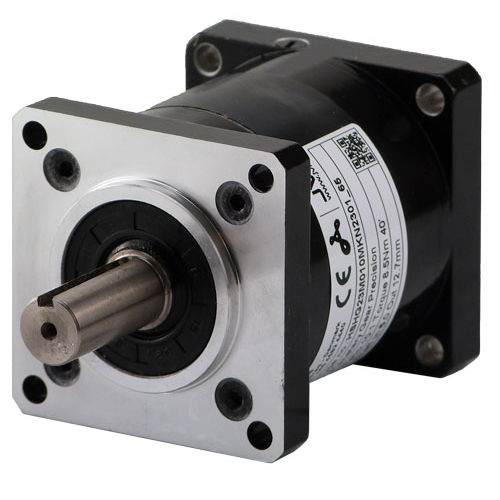

Getriebe / NEMA 23 HSHG23 seriesPlanetenkoaxial20 - 50 Nm
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Planeten
- Achsenausrichtung
- koaxial
- Drehmoment
- 20 - 50 Nm, 5 - 10 Nm, 10 - 20 Nm
- Aufbau
- kompakt, Flansch
- Anwendungen
- Welle
- Weitere Eigenschaften
- Flansch, NEMA 23, IP65
- Rotationsgeschwindigkeit
Min: 0 rpm
(0 rad.min-1)Max: 6.000 rpm
(37.699,11 rad.min-1)2.400 rpm
(15.079,64 rad.min-1)- Spielraum
0,67 °
Beschreibung
Planetengetriebe für NEMA23-Motoren
Die Baureihe der HMGH-Planetengetriebe ist speziell für JVL entwickelt worden. Mit ihren NEMA23-Standardflanschen können sie direkt auf die integrierten Motoren der Serien MAC 050 bis 141 sowie auf eine breite Palette von Schrittmotoren montiert werden. Sie passen auch direkt auf die neuen integrierten Schrittmotoren, QuickStep.
Getriebe mit anderen Flanschen können ebenfalls aus dieser Serie geliefert werden.
- NEMA23-Standardkonfiguration am Eingangs- und Ausgangsflansch.
- Alle Sintermetallgetriebe außer Adapter.
- Betriebstemperaturbereich: 0 - 40°C Umgebungstemperatur.
- Absolut max. 90°C.
- Maximale Eingangsdrehzahl: 4000 U/min.
- Axiale Belastung: max. 34kg.
- Radiale Belastung 34kg max. bei 15,8mm vom Wellenende.
- Sehr geringe Verluste.
- Hoher Wirkungsgrad.
- Niedrige Kosten
---
