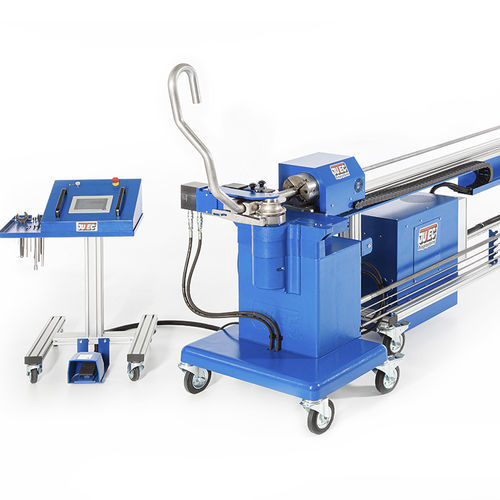

Hydraulische Biegemaschine 5000

RohrhalbautomatischDorn

Die kompakte Antriebseinheit mit dem lösbaren Dornträger bietet Vorteile beim Einsatz am Montageort. Der freistehende Biegekopf lässt sich leicht für schwierige Geometrien auf Rechts- und Linksbiegen umbauen. Die steckbaren Biegewerkzeuge ermöglichen einen raschen Umbau auf andere Rohrgrößen. Eine schnelle Hydraulik zum Verkürzen der Biegezeiten ist ein wichtiger Faktor für die Serienfertigung. Der Spanndruck für die Rohrklemmung lässt sich optimal einstellen. Die SPS-Steuerung mit Datenspeicher und neuester X2X-Schnittstelle kann 500 Programme für Biegewinkel, Längenmaß und Verdrehwinkel für max. 50 Biegefolgen an einer Rohrlänge aufnehmen. Zur Überwachung der Rückfederungswerte ist eine Datenbank für beliebig viele Materialien vorhanden. Die Maschine verfügt über 2 Betriebsmodi: Im „Einfachen Biegen“ wird automatisch die Länge und Verdrehung der Bögen zueinander angezeigt. Im Modus „Kontrolliertes Biegen“ werden die Daten zuvor hinterlegt und während des Biegens wird ein permanenter Soll-/Ist-Vergleich durchgeführt. Dadurch werden Fehlpositionierungen innerhalb eines Toleranzfensters ausgeschlossen und somit die anwenderbedingte Fehlerquote minimiert. Allgemeine Fehlermeldungen werden auf dem großen Bildschirm mit Volltext angezeigt. Der Dornrückzug ist programmierbar und kann vorzeitig bei Erreichen eines Biegewinkels automatisch zurückgefahren werden. Mögliche Anwendungsbereiche: Hydraulikverrohrung Rohrleitungsbau Anlagenbau, z.B. Chemie Metallbau Musterbau
