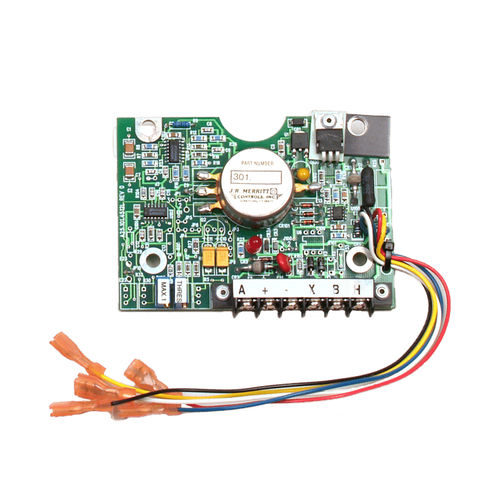

Pulsweitenmodulation-Modul (PWM) PFC / CR

Stromgeregelte Karte vom Typ PFC-CR mit Schwellenwert- und Vollaussteuerung und LED-Diagnose. Übersicht - Stromgeregelt. - Einstellung von Schwellenwert und vollem Ausgang. - LED-Diagnose. Optionen: - Zweifache Einstellung des vollen Ausgangs. - Einstellung der Rampe. - Einstellung des oberen/unteren Bereichs. - 12- und 24-V-Modelle für die meisten Einzel- und Doppelspulenventile. Anwendung: PFC/CR - Präzise Proportionalsteuerung für elektrohydraulische Ventile für Materialtransportanlagen und innerbetriebliche Industriemaschinen. PFC/CR - Geregelte Treiberkarten werden zur Steuerung elektrohydraulischer Proportionalventile für mobile Geräte in Anwendungen eingesetzt, bei denen Ausgangsschwankungen aufgrund von Änderungen der Versorgungsspannung oder des Ventilspulenwiderstands auf ein Minimum beschränkt werden müssen. Merkmale für PFC/CR: - Impulsbreitenmodulation: Die Stromzufuhr zur Ventilspule wird mit einer festen, optimalen Rate (Ditherfrequenz) ein- und ausgeschaltet, um Faktoren auszugleichen, die die reibungslose Ventilleistung beeinträchtigen, wie Haftreibung, Hysterese und mechanische Toleranzen. Die "Ein"-Zeit gegenüber der "Aus"-Zeit bei dieser optimalen Frequenz wird variiert, um einen proportionalen Ausgang zu liefern. - Schwellenwerteinstellung: Die Totzone des Ventils am Anfang des Kolbenwegs kann eliminiert oder auf den gewünschten Wert eingestellt werden. - Einstellung der vollen Leistung: Normalerweise so eingestellt, dass die maximale Leistung des Ventils erreicht wird, wenn das Steuergerät (Joystickgriff) den Punkt des maximalen Weges erreicht. Wird auch zur Begrenzung der maximalen Leistung verwendet, wenn dies erforderlich ist. - Zusätzlicher Ausgang: Liefert eine geschaltete Stromquelle mit der Versorgungsspannung, wenn der PFC/CR eingeschaltet ist. (3 Ampere, max.) - Schutz vor Verpolung: Integrierte Dioden verhindern Schäden durch verkehrte Verdrahtung.
