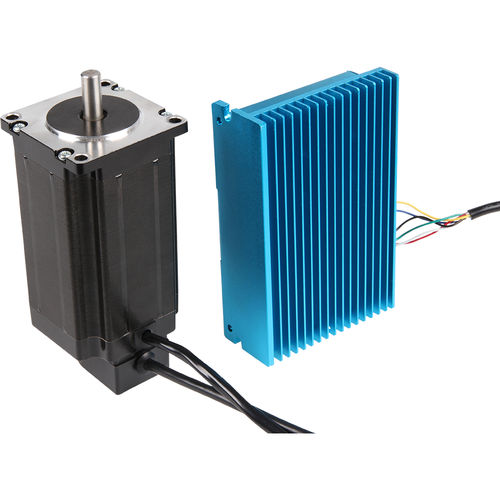

2-Phasen-Schritt-Motor NEMA23-04CL

3 VPräzisionBewegungskontrolle

Dieser NEMA-Motor lässt keine Wünsche offen. Als ein closed-loop Schrittmotor mit 2 Phasen macht er 1,8° pro Schritt und sorgt damit für eine gleichmäßige Bewegung und ein optimales Haltemoment von 3 Nm. Mit Hilfe der Feedback-Schleife kann der Motortreiber erkennen und sicherstellen, dass die gewünschte Anzahl an Schritten gefahren wurde. Er besitzt einen geschlossenen Regelkreis mit einem Sensor, der die Genauigkeit der Positionierung erhöht und, im Rahmen der physikalischen Möglichkeiten einen Schrittverlust verhindert. So vereint der NEMA23-04CL die Vorteile der Schrittmotor- und Servomotortechnik. Besonderheit: Der closed-loop fähige Schrittmotortreiber ist bereits im Lieferumfang enthalten. SPEZIFIKATION 57SHD4931-20BQ ANSCHLUSS 4 Adern (Motor), 6 Adern (Regelkreis) SCHRITTE PRO UMDREHUNG 200 NENNSPANNUNG 3.15 V NENNSTROM 4.2 A SCHRITTWINKEL 1,8° PHASENWIDERSTAND 0.75 Ω PHASENINDUKTIVITÄT 2.8 mH ISOLATIONSWIDERSTAND Min. 100MΩ bei 500 V DC ISOLATIONSKLASSE B (130°) TRÄGHEITSMOMENT 650 g·cm² RASTMOMENT 0.1 Nm ABMESSUNGEN 56 x 56 x 120 mm GEWICHT 1,4 kg
