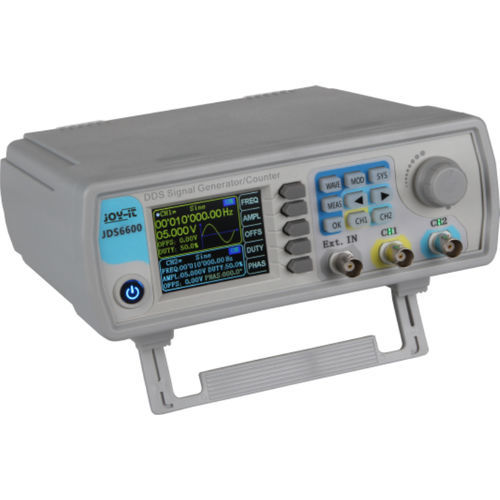

Signal-Generator JDS6600-LITE

Frequenz1 Kanal2 Kanäle

Das JT-JDS6600 Lite ist ein 2 Kanal Signalgenerator, welcher Signale von bis zu 15 MHz erzeugt. Bei dem Produkt JT-JDS6600 Lite handelt es sich um eine vereinfachte Version des JT-JDS6600. Die beiden Geräte unterscheiden sich im Wesentlichen in dem erzeugbaren Frequenzbereich der Signale. Der Signalgenerator JT-JDS6600 kann Signale bis 60Mhz erzeugen, wobei die vereinfachte Version nur Signale bis 15Mhz erzeugen kann. Er ist mit seinen unterschiedlichen Kurvenformen, wie z.B. Sinus, Rechteck, Dreieck, Puls, Halbwelle uvm., auf allen Gebieten der Messtechnik einsetzbar. Zusätzlich ist ein 1-Kanal Frequenzzähler integriert. Mit einer Frequenzgenauigkeit von ±20ppm und einer Stabilität von ±1ppm/3h bietet er eine hervorragende Signalqualität und Flexibilität. Durch das 2,4“ große TFT-Farbdisplay ist zudem eine optimale Bedienfreundlichkeit gewährleistet, wodurch sich verschiedenste Einsatzmöglichkeiten ergeben. FREQUENZBEREICH (SINUS) 0 - 15MHz FREQUENZBEREICH (RECHTECK, DREIECK) 0 - 15MHz FREQUENZBEREICH (TTL, PULS) 0 - 6MHz MESSBEREICH FREQUENZZÄHLER 0 - 100 MHz FREQUENZGENAUIGKEIT +-20ppm FREQUENZSTABILITÄT +-1ppm/3h ABTASTRATE 266 MSa/s ANZEIGEMODUS TFT LCD Farb-Display VERTIKALE WELLENAUFLÖSUNG 14 bits AMPLITUDENBEREICH 10 MHz: 0-10 Vpp AMPLITUDENAUFLÖSUNG 1 mV AMPLITUDENSTABILITÄT ± 5%/5h AMPLITUDENEBENHEIT 10 MHz: ± 10% IMPEDANZ DES OUTPUTS 50Ω ±10% DISPLAYGRÖSS 2,4“ ABMESSUNGEN 194 x 178 x 69 mm GEWICHT 768 g
