Ideal für Steuerungen mit Analogeingängen
Einstellbar über Schalter ohne Parametriersoftware
Optionen: Überdrehzahlmeldung / Spannungsüberwachung
Beschreibung

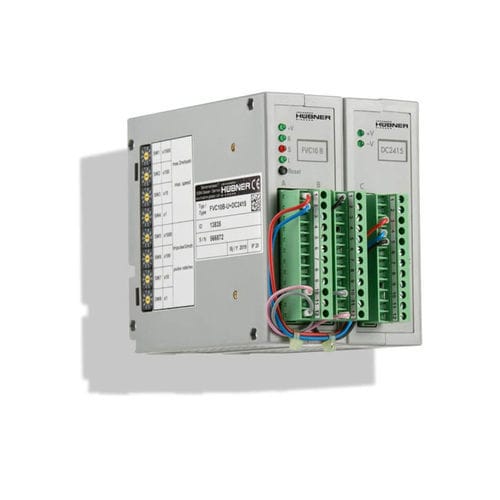

Die Frequenz-Spannungs-Wandler (Signalwandler / Signalkonverter) werden für die Umwandlung der digitalen Ausgangssignale von inkrementalen Drehgebern in eine drehzahlproportionale und drehrichtungsabhängige Gleichspannung bzw. Gleichstrom eingesetzt.
Dabei werden über jeweils vier Kodierschalter Enddrehzahl und Impulszahl eingestellt. Der resultierende Wert wird umgesetzt und den analogen Ausgängen zugeführt.
Anwendung
Drehgeber-Signalausgänge in Analog umwandeln (0…±10 V, 0…±20 mA, +4…+20 mA)
Versorgungsspannung
±15 VDC (Option: 24 VDC)
Signal-Eingang
Inkrementaler Drehgeber (5 – 30 V) und Reseteingang (TTL-Pegel, 0 V)
4 Schalter zur Einstellung der Impulszahl/Umdrehung 1 bis 9999
4 Schalter zur Einstellung der max. Drehzahl 1-9999 min-1
Signal-Ausgang
0 bis ±10 VDC (max. 20 mA)
3 LEDs für Drehrichtung rechts/links und Stillstand
Frequenzbereich
0-200 kHz
Gehäuse
Modulgehäuse für Normtragschiene
Abmessungen
max. 90 x 118 x 136 mm
Elektrischer Anschluss
24 pol. PHOENIX COMBICON-Stiftleiste
Gerätetemperaturbereich
0 °C bis +50 °C
Schutzart
IP20 (Schaltschrank-Einbau)
Geräteoptionen / Funktion
Zweiter Spannungsausgang: 0 bis ±10 V, Ausgangsblöcke entkoppelt
Stromausgang: 0 bis ±20 mA, Ausgangsblöcke entkoppelt
Stromausgang (drehrichtungsunabhängig): 4-20 mA, Ausgangsblöcke entkoppelt
Option Versorgungsspannung 24 VDC: Überdrehzahlmeldung, Spannungsüberwachung
