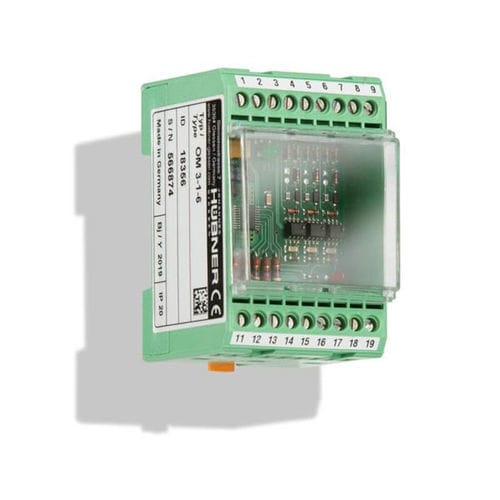

Impuls-Signalwandler OM 3-1

HTLinkrementalfür DIN-Schiene

Pegelumsetzung, Eliminierung von Störsignalen Potentialtrennung von Eingang und Ausgang mittels Optokoppler Option: Versorgungsspannung 5 V oder 12-30 V Beschreibung Die Impulsumformer (Signalwandler / Signalkonverter) wandeln Drehgebersignale von HTL in TTL beziehungsweise von TTL in HTL um. Sie werden für die Potentialtrennung, Pegelumsetzung und Eliminierung von Störsignalen eingesetzt. Die Ausgangsstufen ermöglichen Signalübertragungen über große Kabellängen bei hohen Ausgangsfrequenzen. Die Eingänge sind durch Optokoppler von den Ausgängen potentialgetrennt. Signalisiert werden Kurzschluss oder Überlastung der Endstufen. Die Module können auf Normtragschienen (EN 50 022) befestigt werden. Technische Daten Versorgungsspannung 12-30 VDC Signal-Eingang TTL (Rechteck 2,8 – 6 V) Signal-Ausgang TTL (0°, 90°, N und jeweils invertierte Signale) Frequenzbereich 0-250 kHz Gehäuse Elektronikgehäuse für Normtragschiene Abmessungen 50 x 75 x 52 mm Elektrischer Anschluss 18 pol. PHOENIX COMBICON-Schraubklemmen 2,5 mm2 Gerätetemperaturbereich -20 °C bis +70 °C Schutzart IP20 (Schaltschrank-Einbau) Geräteoptionen / Funktion Potentialgetrennte Wandlung von HTL in TTL oder umgekehrt mit verschiedenen Versorgungsspannungen: 12 – 30 V 5 V
