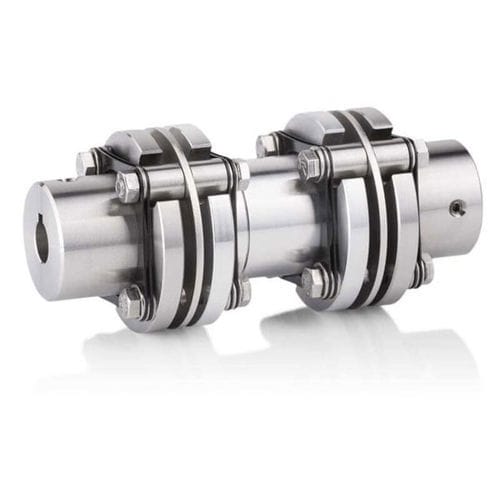

Elastische Kupplung HKDS

Encodermit DoppelgelenkKlemmbefestigung

Für Drehgeber-Anbauten mit funktionaler Sicherheit (PL e) Geeignet für Fußanbauten und Anbauten mit größerem Versatz Spielfrei, verdrehsteif und ausfallsicher Verlängerte Lebensdauer von Drehgebern Optionen: isolierte Ausführung, Ausführung mit Ex-Schutz Beschreibung Die korrosionsfesten HKDS Metall-Lamellenkupplungen gleichen einen Parallelversatz bis ±0,5 mm und einen axialen Versatz bis ±1,5 mm aus und verlängern so die Lebensdauer von Drehgebern. Sie sind Sicherheitsbauteile nach DIN EN ISO 13849-2 (PL e) mit CE-Konformitätserklärung und mit hohen Sicherheitsfaktoren auf Dauerfestigkeit und Fehlerausschluss ausgelegt. Darüber hinaus können ausfallsichere Drehgeber-Anbauten in explosionsgefährdeten Bereichen realisiert werden. Damit sind sie ideal für extreme Einsatzbedingungen. Die Doppelgelenkkupplungen sind mit verschiedenen Nabenlängen und Bohrungs-Durchmessern sowie als isolierte Kupplungen für Anbauten mit Wellenstrom-Gefahr erhältlich. Technische Daten Anwendung Ausgleich axialer Versatz Ausgleich Parallelversatz Anbaustellen mit Anforderung an funktionale Sicherheit (SIL/PL) Anbaustellen in explosionsgefährdeten Bereichen (ATEX / IECEx) Isolation gegen vorhandene Lager-/Wellenströme Anbaugenauigkeit Radialer Versatz: bis ±0,5 mm / Axialer Versatz: bis ±1,5 mm Bohrung Antriebsseite Ø 22 mm mit Passfedernut Außendurchmesser Ø 54 mm Schockfestigkeit 10 g (kurzzeitig 100 g) Vibrationsfestigkeit 3 g (kurzzeitig 20 g) Mechanische Optionen Isolation gegen Lager-/Wellenströme (Typ HKDSI) Anbau an größere Wellendurchmesser mit Adapterwelle realisierbar
