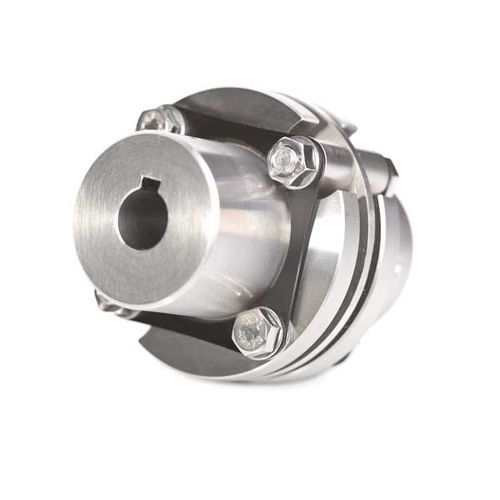

Elastische Kupplung HKS series

Encoderkompaktspielfrei

Für Drehgeber-Anbauten mit funktionaler Sicherheit (PL e) Geeignet für Flanschanbauten mit geringem Versatz Spielfrei, verdrehsteif und ausfallsicher Verlängerte Lebensdauer von Drehgebern Beschreibung Die korrosionsfesten HKS Metall-Lamellenkupplungen gleichen einen Winkelversatz von bis zu 0,5° und einen axialen Versatz bis ±1 mm aus und verlängern so die Lebensdauer von Drehgebern. Sie sind Sicherheitsbauteile nach DIN EN ISO 13849-2 (PL e) mit CE-Konformitätserklärung und mit hohen Sicherheitsfaktoren auf Dauerfestigkeit und Fehlerausschluss ausgelegt. Darüber hinaus können mit den HKS Safety-Einfachgelenk-Kupplungen ausfallsichere Drehgeber-Anbauten in explosionsgefährdeten Bereichen realisiert werden. Damit sind sie ideal für extreme Einsatzbedingungen. Die Einfachgelenkkupplungen sind mit verschiedenen Nabenlängen und Bohrungs-Durchmessern sowie als isolierte Kupplungen für Anbauten mit Wellenstrom-Gefahr erhältlich. Technische Daten Anwendung Ausgleich axialer Versatz Ausgleich Winkelversatz Anbaustellen mit Anforderung an funktionale Sicherheit (SIL/PL) Anbaustellen in explosionsgefährdeten Bereichen (ATEX / IECEx) Isolation gegen vorhandene Lager-/Wellenströme Anbaugenauigkeit Winkelversatz: bis 0,5° / Axialer Versatz: bis ±1 mm Bohrung Antriebsseite max. Ø 22 mm mit Passfedernut Außendurchmesser Ø 54 mm Schockfestigkeit 10 g (kurzzeitig 100 g) Vibrationsfestigkeit 3 g (kurzzeitig 20 g) Mechanische Optionen Isolation gegen Lager-/Wellenströme (Typ HKSI) Anbau an größere Wellendurchmesser mit Adapterwelle realisierbar Gesamtlänge 52-68 mm Zertifikate / Zulassungen Ausgelegt als Sicherheitsbauteil mit Fehlerausschluss nach DIN EN ISO 13849-2 (bis PLe)
