Rundlauf-Messsystem

UniversalRohrWelle

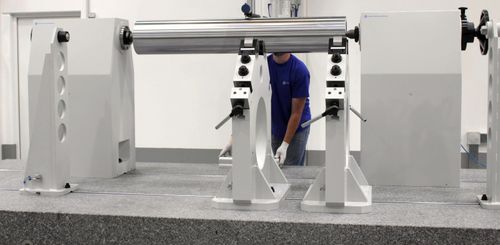

Auf unterschiedliche Lagerdurchmesser mit Endmaßen einstellbar. Für hochpräzise Rundlaufmessungen an rotationssymmetrischen Teilen wie Wellen, Walzen und Rohren. Die Konstruktion der JFA Endmaß-Rollenböcke ist für die Aufnahme tonnenschwerer Werkstücke ausgelegt. Diese Präzisionsgeräte lassen sich auch in Kombination mit Reitstockpaaren und Spindelstöcken bzw. Spindelstöcken mit Gegenreitstöcken einsetzen. Konstruktion - starrer Rollenträgeraufbau Die Grundkörper sind aus Guss oder Stahl, die Rollenträger aus Stahl gefertigt. Laufgenauigkeit der hochpräzis wälzgelagerten, gehärteten Aufnahmerollen bis 0,002 mm. Mit feinst geschliffenen Nutfedern aus gehärtetem Stahl. Die Endmaß-Rollenböcke lassen sich in T-Führungs- und Spann-Nuten verstellen und feststellen. Konstruktion - schwimmend gelagerter Rollenträgeraufbau Der Rollenträgeraufbau ist quer zur Werkstückachse schwimmend gelagert. Ausführung im Übrigen wie oben beschrieben. Diese Endmaß-Rollenböcke werden eingesetzt, wenn die Länge und das Gewicht der Werkstücke die Aufnahme an mehr als 2 Lagerstellen erfordern. Sie ermöglichen, dass die Werkstücke bei der Drehung um 0 - 360° einem Konzentrizitätsfehler der Lager nach der Seite hin folgen. Konzentrizitätsfehler werden messbar. Die Eigendurchbiegung der Werkstücke ist eliminiert. Einrichtung der Lagerdurchmesser mit Endmaßen Die Rollenträger lassen sich nach Maßgabe bekannter Durchmesser mit Hilfe von Endmaßen so voreinstellen, dass Werkstücke auch mit unterschiedlichen Außendurchmessern hochpräzise sowie höhen- und seitengleich zur Idealachse ausgerichtet werden können.
