Für die präzise Aufnahme und Vermessung großer rotationssymmetrischer Werkstücke – spitzenlos und zwischen Spitzen, kompakt an einem Messplatz
Aufbau / Funktionsweise

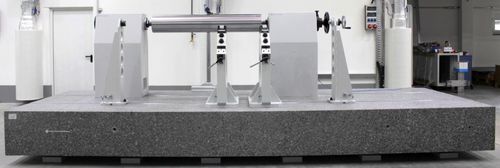

Die Basis des Aufbaus bildet eine Grundplatte aus natürlichem Hartgestein, in deren fein geschliffene und geläppte Oberseite zwei ebene und zueinander parallele T-Führungs- und Spann-Nuten aus Stahl in Längsrichtung eingebracht sind.
Zur definierten spitzenlosen Lagerung der zu messenden Werkstücke kommt ein Paar Endmaß-Rollenböcke zum Einsatz. Die Rollenböcke werden mittels der Endmaße so eingestellt, dass sich die Nenn-Achshöhe der zu messenden Werkstücke nicht verändert – unabhängig von deren Lager-durchmesser. Ausgestattet mit Nutfedern aus Stahl sowie einem Transport- und Lufttragesystem in der Standfläche erfolgt das Verschieben und Positionieren der Rollenböcke verschleißarm und bedienerfreundlich per Hand. Zur Vermeidung einer rotationsbedingten axialen Verschiebung der zu messenden Werkstücke sind zwei Axialanschläge, ausgeführt als stabile Stahl-/Schweißkonstruktion, als Gegenhalter vorgesehen.
Ein Reitstock-Paar mit Grundkörpern aus Spezialguss sowie Pinolen und Nutfedern aus gehärtetem Stahl dient der definierten Lagerung der zu messenden Werkstücke zwischen Spitzen. Das feinfühlige Werkstück-Spannen erfolgt dabei per manuelles Verstellen der einen Reitstock-Pinole per Handrad. Wie die Endmaß-Rollenböcke werden auch die Reitstöcke mit einem Transport- und Lufttragesystem verschoben und positioniert.
