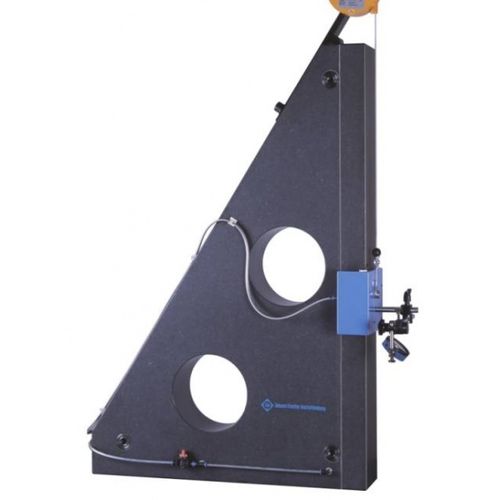

Oberflächen-Messinstrument

GeradlinigkeitelektronischLabor

Für die einfache und schnelle Messung von Geradheit und Neigung in einem Arbeitsgang an Außen- und Innenwinkelflächen von Flach- und Anschlagwinkeln, an vertikalen Genauflächen von Winkelnormalen 90°, an Maschinenbauteilen usw. Konstruktion Führung aus natürlichem Hartgestein. Motorischer Messschlitten mit vorgespannten Präzisionsluftlagern. Lufttragesystem in der Standfläche zur leichten und verschleißfreien Positionierung auf Mess- und Kontrollplatten aus natürlichem Hartgestein. Messweg vertikal: 500 mm oder 1000 mm. Andere Messwege auf Anfrage. Ausführung "Messraum" Laufgenauigkeit des Messschlittens 0,002 mm / 500 mm. Ohne Messwertaufnehmer. Ausrüstung durch den Anwender. Ausführung "Kalibrierlabor" Laufgenauigkeit des Messschlittens 0,001 mm / 500 mm. Automatischer Messablauf. Mit HEIDENHAIN Messtaster METRO MT 12 und Zählerkarte. Mit Steuer- und Auswertesoftware. Software zur Messschlittensteuerung und Messwerterfassung. Protokoll, numerisch und grafisch. Protokollform vom Anwender frei gestaltbar. Definition eigener Prüfstücktypen.
