CNC-Fräsmaschine / 3-Achs VH550
vertikalhorizontalSäulen

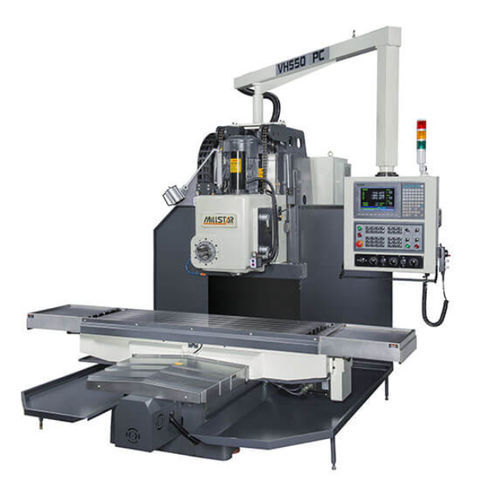

CNC-Fräsmaschine / 3-Achs - VH550  -  JIUH-YEH PRECISION MACHINERY CO., LTD. - vertikal / horizontal / Säulen
CNC-Fräsmaschine / 3-Achs - VH550  -  JIUH-YEH PRECISION MACHINERY CO., LTD. - vertikal / horizontal / Säulen
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Achszahl
3-Achs
Spindelausrichtung
vertikal, horizontal
Struktur
Säulen
Spindelnase
NT50
Weitere Eigenschaften
Hochpräzision
X-Hub

1.500 mm
(59,06 in)

Y-Hub

900 mm
(35,43 in)

Z-Hub

790 mm
(31,1 in)

Rotationsgeschwindigkeit

Max: 1.500 rpm
(9.425 rad.min-1)

Min: 45 rpm
(283 rad.min-1)

Leistung

10 ch
(10 hp)

Maximalhöhe des Werkstücks

520 mm
(20 in)

Gesamtgewicht

6.000 kg
(13.227,74 lb)

Gesamtlänge

4.500 mm
(177,2 in)

Gesamtbreite

3.780 mm
(148,8 in)

Gesamthöhe

2.980 mm
(117,3 in)

Beschreibung

Das Bett, der Ständer, der Schlitten und der Tisch der CNC-Bettfräsmaschine VH550 sind aus hochwertigem Methanguss gefertigt, der für eine hohe Stabilität spannungsarmgeglüht ist. Alle Gleitführungen sind gehärtet, präzisionsgeschliffen und anschließend mit Turcite-B für maximale Verschleißfestigkeit beschichtet. Die X- und Y-Achsen sind durch Teleskopabdeckungen aus rostfreiem Stahl geschützt. Der Antrieb der X- und Y-Achse erfolgt über hochpräzise Gewindespindeln, die mit Doppelmuttern kombiniert sind und eine hohe Vorschubgenauigkeit gewährleisten. Die Spindel läuft auf präzisen Schrägkugellagern. Die Spindel ist aus legiertem SCM21-Stahl gefertigt, wärmebehandelt und präzisionsgeschliffen. Alle Zahnräder im Fräskopf sind gehärtet und präzisionsgeschliffen, um einen ruhigen Lauf zu gewährleisten. Der Vorschub der X-Achse wird von einem Servomotor mit hohem Drehmoment angetrieben, der eine variable Vorschubgeschwindigkeit ermöglicht. Der leistungsstarke Spindelmotor sorgt für eine hohe Zerspanungsleistung. Wahlweise mit Fanuc- oder Mitsubishi-CNC-Steuerung. Alle Modelle von Bettfräsmaschinen können in ein CNC-gesteuertes System umgewandelt werden. Standard-Zubehör: Automatisches Schmiersystem Kühlsystem Werkzeugkasten Spindeldeichselschraube Nivellierfüße Nivellierschrauben Luftbetriebene Y- und Z-Achsenverriegelung (480, 550, 650, 780) Transformator (nur Export) Optionales Zubehör: alle Schrauben (X,Y) Luftzugstange (vertikal und horizontal) 4. Achse Drehtisch (manuell) (1o,5o,15o) Electric magnet(400X800,500X1000) Spindelbremsvorrichtung (vertikale und horizontale Spindel) Schraubstock (16", 20") Spannzangensatz für Ausklinkfräsen Universal-Spannsatz Kühlmittelwanne Späneschutz Halbe Abdeckung für Arbeitstisch 3 Achsen D.R.O (Marke Fagor) CE-Norm

---
